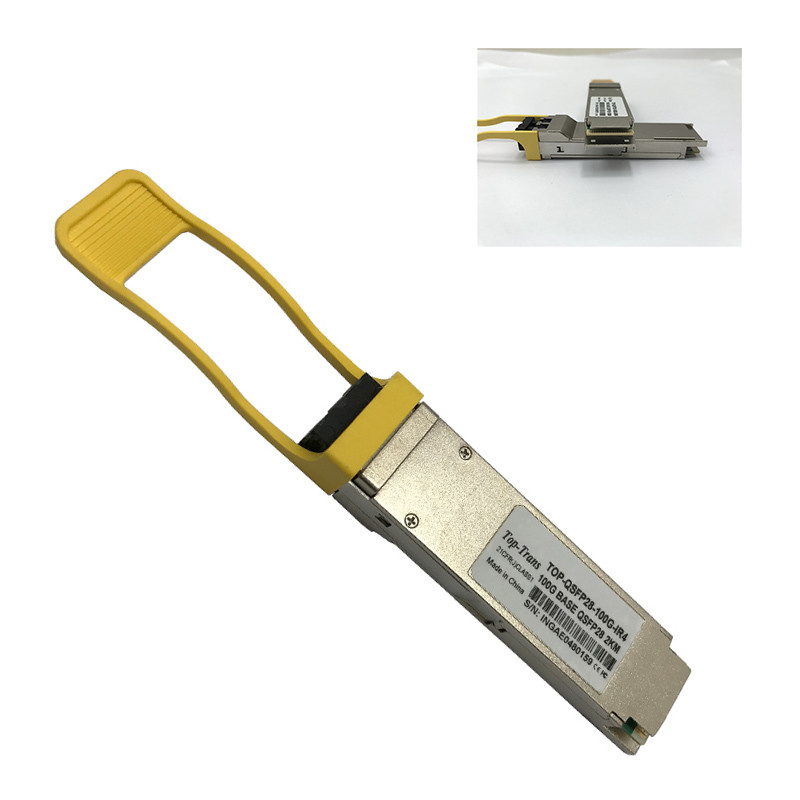

Arista XVR-10163-20 QSFP-100G-CWDM4 เข้ากันได้ 2KM SMF 100G QSFP28 โมดูล

ในศูนย์ข้อมูล เครือข่าย 100G Interconnect กำลังขยายตัวอย่างรวดเร็วในขนาดตลาดโมดูล 100G QSFP28 ชนิดทั่วไปประกอบด้วย QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4 (FR4/IR4) และ QSFP28 PLR4QSFP28 SR4 ให้การเชื่อมโยงไฟเบอร์ได้สูงถึง 100 เมตรบน MTP/MPO MMF เท่านั้น เหมาะสำหรับ In Rack หรือแอพพลิเคชั่นข้าม Rack ระหว่าง Server-TOR และ LEAFสำหรับในอาคาร ข้ามอาคารหรือวิทยาเขต เกิน 100 เมตร จะต้องมีตัวรับส่งสัญญาณโหมดเดี่ยวอีกสี่ตัวภายในนั้น QSFP28 LR4 และ QSFP28 PLR4 ให้การส่งข้อมูลสูงสุด 10 กม. สำหรับการเชื่อมต่อระหว่างศูนย์ข้อมูลระยะไกลแบบไฮเปอร์สเกล (SPINE-CORE, CORE-METRO, CORE-EDGE) เมื่อ QSFP28 CWDM4 และ QSFP28 PSM4 ให้การส่งสูงสุด 2 กม. เป็นโซลูชันต้นทุนต่ำ สำหรับศูนย์ข้อมูลขนาดเล็กถึงกลางระยะกลาง (500 เมตรถึง 2 กม.) สถานการณ์การส่ง (LEAF-SPINE, SPINE-CORE)

สำหรับการเชื่อมต่อภายในของศูนย์ข้อมูลส่วนใหญ่ (LEAF-SPINE-CORE) การเชื่อมต่อระหว่างกลางตั้งแต่ 500 ม. ถึง 2 กม. ได้รับความนิยมสูงสุด ทำให้เกิดความต้องการอย่างมากสำหรับตัวรับส่งสัญญาณ QSFP28 CWDM4องค์กรสนับสนุน QSFP28 CWDM4 มากกว่า QSFP28 PSM4 เนื่องจาก CWDM4 mux/demux 8 เลนออปติคัลเป็นช่องสัญญาณแบบสองทิศทาง และใช้ระบบเคเบิล LC 2 คอร์แทน PSM4 ใช้เลนออปติคัลคู่ขนาน 8 เลนและระบบเคเบิล MTP/MPO 8 คอร์ ช่วยประหยัดค่าใช้จ่ายมหาศาลใน สายไฟเบอร์เมื่อส่วนประกอบ CWDM4 มีความได้เปรียบด้านต้นทุนในโซลูชัน PSM4 สำหรับการส่งสัญญาณมากกว่า 500 ม.

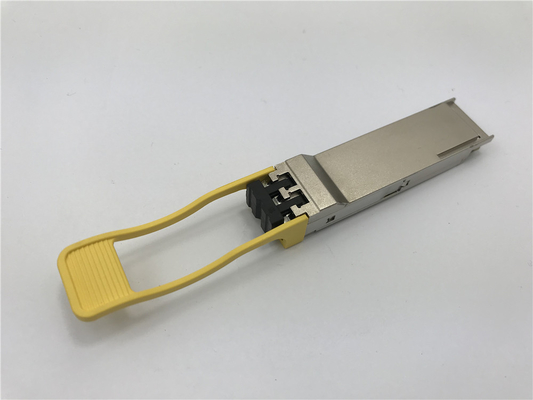

โมดูล Top-Trans QSFP28 100G ออกแบบมาสำหรับสถาปัตยกรรม 100GBASE และ Infinibandโมดูล QSFP28 CWDM4 นี้ใช้ตัวส่ง CWDM DFB และตัวรับ PIN เพื่อสร้างการเชื่อมต่อ 100Gigabit ผ่านลิงก์ไฟเบอร์สูงสุด 2KM ใน OS2 SMFโมดูล QSFP28 นี้มีตัวเชื่อมต่อ LC duplex ซึ่งสามารถทำงานร่วมกับโมดูล QSFP28 ที่สอดคล้องกับ MSA อื่น ๆ โดยการเชื่อมต่อโดยตรงหรือโมดูล MSA SFP28 CWDM (1271, 1291, 1311, 1331nm) โดยหน่วย CWDM MUX/DEMUXโมดูล QSFP28 นี้สอดคล้องกับ MSA อย่างสมบูรณ์และมีคุณลักษณะ DOM/DDM ออนไลน์เพื่อตรวจสอบสถานะการทำงานโมดูล QSFP28 นี้สามารถตั้งโปรแกรมด้วยความเข้ากันได้เพื่อทำงานร่วมกับพอร์ต Arista Network QSFP28

• สอดคล้องกับ QSFP28 MSA

• 4 CWDM เลนออกแบบ MUX/DEMUX

• รองรับอัตราบิตรวม 103.1Gb/s

• 100G CWDM4 MSA ข้อมูลจำเพาะทางเทคนิค Rev1.1

• การส่งสัญญาณสูงสุด 2 กม. บนไฟเบอร์โหมดเดี่ยว (SMF) พร้อม FEC

• อุณหภูมิเคสในการทำงาน: 0 ถึง 70oC

• อินเทอร์เฟซไฟฟ้า 4x25G (OIF CEI-28G-VSR)

• การใช้พลังงานสูงสุด 3.5W

• ขั้วต่อ LC เพล็กซ์

• เป็นไปตามข้อกำหนด RoHS

​แพลตฟอร์มที่เข้ากันได้

อาริสต้า 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

พารามิเตอร์

คำถามที่พบบ่อย

• ฉันสามารถใช้โมดูล QSFP28 ของคุณกับออปติก QSFP-100G-CWDM4 ดั้งเดิมของ Arista ได้หรือไม่

ใช่ สามารถทำงานร่วมกับ Arista optics

• เงื่อนไขการรับประกันออปติกของคุณคืออะไร?

​

เปลี่ยนฟรี 1 ปี ซ่อมฟรี 3 ปีสำหรับข้อบกพร่องของฮาร์ดแวร์ที่ไม่ได้เกิดจากฝีมือมนุษย์

• จะเกิดอะไรขึ้นหากฉันพบว่าเลนส์ของคุณไม่รองรับการเชื่อมต่อไฟเบอร์ของเรา สัญญาณขาดหายที่สำคัญจะเกิดขึ้น?

เลนส์ของเราผลิตขึ้นโดยใช้ส่วนประกอบใหม่ผ่านการควบคุมคุณภาพอย่างเข้มงวดสำหรับพารามิเตอร์และการทดสอบประสิทธิภาพผ่านเครื่องตรวจจับข้อผิดพลาดและแผนภาพตาอัตราส่วนคุณสมบัติมากกว่า 99.9%.หากมีข้อบกพร่องด้านคุณภาพเกิดขึ้นภายในการรับประกัน เราจะจัดเตรียมบริการเปลี่ยน/ซ่อมแซมทันที
