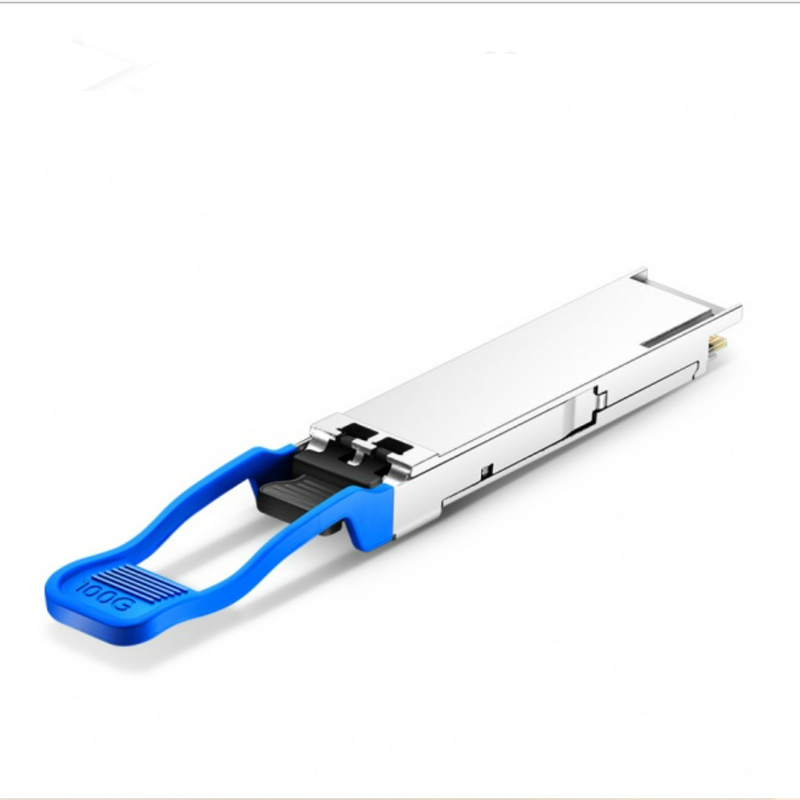

100Gb QSFP28 LR4 เครื่องรับส่งสัญญาณไฟเบอร์ออปติก 1310nm โมดูลรับส่งสัญญาณ Mellanox 10KM
ลักษณะเฉพาะ
– Hot pluggable QSFP28 MSA form
ปัจจัย
– สอดคล้องกับ IEEE 802.3ba
100GBASE-LR4 และ IEEE 802.3bm
CAUI-4
– เข้าถึงได้ถึง 10km สำหรับโหมดเดี่ยว
ไฟเบอร์ (SMF)
– แหล่งจ่ายไฟเดี่ยว +3.3V
– อุณหภูมิกรณีใช้งานของ
0-70ºC
– 4x25.78Gb/s DFB-based LAN-WDM
เครื่องส่งสัญญาณ
– 4x25.78Gb/s ไฟฟ้าที่กำหนดเวลาใหม่
อินเตอร์เฟซ
– การใช้พลังงานสูงสุด
< 3.5W
– เต้ารับ LC แบบดูเพล็กซ์
- เป็นไปตามข้อกำหนด RoHS
– ฟังก์ชัน DDM ที่สอดคล้องกับ SFF-8636
– การใช้งาน:
• 100GBASE-LR4 100G อีเธอร์เน็ต
• มีคุณสมบัติสำหรับ Mellanox InfiniBand
ระบบ EDR end-to-end
| ประเมินค่า |
100 กรัม |
| ความยาวคลื่น |
1310 นาโนเมตร |
| อัตราการสูญพันธุ์ |
>4dB
|
| DDMI |
ใช่ |
| แอปพลิเคชัน |
Infiniband 100G EDR |
100GQSFP28 ตัวรับส่งสัญญาณแสง Mellanox®100Gb/s ออกแบบมาเพื่อใช้ในลิงก์ 100 กิกะบิตอีเทอร์เน็ตในระยะทางสูงสุด 10 กม.
ของเส้นใยโหมดเดี่ยวนอกจากนี้ยังผ่านการรับรองเพื่อใช้ในระบบจากต้นทางถึงปลายทางของ Mellanox InfiniBand EDRดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
อินเทอร์เฟซ 2C ตามที่กำหนดโดย QSFP28
โมดูลนี้แปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 25Gb/s เป็น 4 ช่องสัญญาณของ LAN WDM optical
ส่งสัญญาณแล้วมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งสัญญาณออปติคัล 100Gb/sในทางกลับกัน บน
ฝั่งผู้รับ โมดูลจะแยกอินพุต LAN WDM แบบออปติคัล 100Gb/s ออกเป็น 4 สัญญาณออปติคัลและ
แล้วแปลงเป็น 4 ช่องสัญญาณเอาท์พุตไฟฟ้า
คำถามที่พบบ่อย
ไตรมาสที่ 1Optical Transceivers ของคุณเป็นของแท้หรือไม่?
A1.ใช่ ตัวรับส่งสัญญาณแสงทั้งหมดของเรารับประกันของแท้ 100%!
Q2. คุณรับประกันคุณภาพของ SFP ได้อย่างไร?
A2.We มีอุปกรณ์ทดสอบมืออาชีพและทีม QCทุกหน่วยจะได้รับการทดสอบอย่างเต็มที่ด้วยประสิทธิภาพที่สมบูรณ์แบบก่อนจัดส่ง
ไตรมาสที่ 3คุณจะทำอย่างไรหากพบว่าสินค้ามีปัญหาด้านคุณภาพ?
A3. เราสำรองข้อมูลทุกการขายด้วยการรับประกันคืนเงินโดยปราศจากความเสี่ยง!คุณสามารถซื้อด้วยความมั่นใจจากบริษัทที่ซื่อสัตย์ที่ให้บริการลูกค้ามากว่า 10 ปี!ความฝันของเราคือการสร้างองค์กร 100 ปีที่มีชื่อเสียง!
ไตรมาสที่ 4เงื่อนไขการค้าคืออะไร?
A4.Lead Time: 1 วันหลังจากยืนยันการชำระเงินของคุณ (ในสต็อกเราต้องการ 1 วันเพื่อทดสอบอย่างเต็มที่)
เงื่อนไขการชำระเงิน: Western Union, T/T, Alipay, Escow, Money Gram
การรับประกัน: 1 ปี
Q5.คุณมีสิ่งที่เข้ากันได้หรือไม่?
A5.ใช่ เรามีแบรนด์ของเราเอง: Top-trans รวมถึง 1X9, SFP, XFP, SFP+, BIDI ในข้อกำหนดทุกประเภท
โมดูลนี้แปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 25Gb/s เป็น 4 ช่องสัญญาณของ LAN WDM optical
ส่งสัญญาณแล้วมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งสัญญาณออปติคัล 100Gb/sในทางกลับกัน บน
ฝั่งผู้รับ โมดูลจะแยกอินพุต LAN WDM แบบออปติคัล 100Gb/s ออกเป็น 4 สัญญาณออปติคัลและ
แล้วแปลงเป็น 4 ช่องสัญญาณเอาท์พุตไฟฟ้า
เมลลาน็อกซ์
®
ตัวรับส่งสัญญาณแสง 100Gb/s ออกแบบมาเพื่อใช้ในลิงก์อีเทอร์เน็ต 100 กิกะบิตบนระยะทางสูงสุด 10 กม
ของโหมดเดียว berนอกจากนี้ยังผ่านการรับรองสำหรับใช้ในระบบ Mellanox InniBand EDR end-to-endดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
2
อินเทอร์เฟซ C ตามที่ระบุโดย QSFP28
เมลลาน็อกซ์
®
ตัวรับส่งสัญญาณแสง 100Gb/s ออกแบบมาเพื่อใช้ในลิงก์อีเทอร์เน็ต 100 กิกะบิตบนระยะทางสูงสุด 10 กม
ของโหมดเดียว berนอกจากนี้ยังผ่านการรับรองสำหรับใช้ในระบบ Mellanox InniBand EDR end-to-endดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
2
อินเทอร์เฟซ C ตามที่ระบุโดย QSFP28
เมลลาน็อกซ์
®
ตัวรับส่งสัญญาณแสง 100Gb/s ออกแบบมาเพื่อใช้ในลิงก์อีเทอร์เน็ต 100 กิกะบิตบนระยะทางสูงสุด 10 กม
ของโหมดเดียว berนอกจากนี้ยังผ่านการรับรองสำหรับใช้ในระบบ Mellanox InniBand EDR end-to-endดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
2
อินเทอร์เฟซ C ตามที่ระบุโดย QSFP28
เมลลาน็อกซ์
®
ตัวรับส่งสัญญาณแสง 100Gb/s ออกแบบมาเพื่อใช้ในลิงก์อีเทอร์เน็ต 100 กิกะบิตบนระยะทางสูงสุด 10 กม
ของโหมดเดียว berนอกจากนี้ยังผ่านการรับรองสำหรับใช้ในระบบ Mellanox InniBand EDR end-to-endดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
2
อินเทอร์เฟซ C ตามที่ระบุโดย QSFP28
©2018 เมลลาน็อกซ์ เทคโนโลยีส์สงวนลิขสิทธิ์.
†
สำหรับภาพประกอบเท่านั้นสินค้าจริงอาจแตกต่างกันไป
เมลลาน็อกซ์
®
ตัวรับส่งสัญญาณแสง 100Gb/s ออกแบบมาเพื่อใช้ในลิงก์อีเทอร์เน็ต 100 กิกะบิตบนระยะทางสูงสุด 10 กม
ของโหมดเดียว berนอกจากนี้ยังผ่านการรับรองสำหรับใช้ในระบบ Mellanox InniBand EDR end-to-endดิ
ตัวรับส่งสัญญาณเป็นไปตาม QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 และ IEEE 802.3bm CAUI-4
ฟังก์ชันการวินิจฉัยแบบดิจิตอลมีให้ใช้งานผ่าน I
2
อินเทอร์เฟซ C ตามที่ระบุโดย QSFP28 MSA
โมดูลนี้แปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 25Gb/s เป็น 4 ช่องสัญญาณของ LAN WDM optical
ส่งสัญญาณแล้วมัลติเพล็กซ์ให้เป็นช่องสัญญาณเดียวสำหรับการส่งสัญญาณออปติคัล 100Gb/sในทางกลับกัน บน
ฝั่งผู้รับ โมดูลจะแยกอินพุต LAN WDM แบบออปติคัล 100Gb/s ออกเป็น 4 สัญญาณออปติคัลและ
แล้วแปลงเป็น 4 ช่องสัญญาณเอาท์พุตของข้อมูลไฟฟ้า
การทดสอบการผลิตอย่างเข้มงวดช่วยให้มั่นใจถึงประสบการณ์การติดตั้ง ประสิทธิภาพ และ . ที่แกะกล่องได้ดีที่สุด
ความทนทาน
ตารางที่ 1 - การให้คะแนนสูงสุดแบบสัมบูรณ์
พารามิเตอร์ เครื่องหมาย ขั้นต่ำ ขีดสุด หน่วย
อุณหภูมิในการจัดเก็บ ตู่ส -40 85 °C
อุณหภูมิกรณีใช้งาน ตู่
op 0 70 °C
แรงดันไฟสูงสุด วี
cc -0.5 3.6 วี
ความชื้นสัมพัทธ์ (ไม่ควบแน่น85 %
เกณฑ์ความเสียหายแต่ละเลน ไทย
d
5.5 --- dBm
ตารางที่ 2 - เงื่อนไขการใช้งานที่แนะนำและข้อกำหนดของพาวเวอร์ซัพพลาย
พารามิเตอร์ เครื่องหมาย ขั้นต่ำ ทั่วไป ขีดสุด หน่วย
แรงดันไฟจ่าย วีccRx, วีcc1, วีccตู่x 3.135 --- 3.465 วี
อัตราข้อมูลแต่ละเลน --- -100 ppm 25.78125 + 100 แผ่นต่อนาที Gbps
ระยะเชื่อมโยงด้วยพิกัด G.652
ber
Lmax --- --- 10 กม.
MMA1L10-CR
– แบบฟอร์ม QSFP28 MSA แบบเสียบได้ร้อน
ปัจจัย
– สอดคล้องกับ IEEE 802.3ba
100GBASE-LR4 และ IEEE 802.3bm
CAUI-4
– สูงถึง 10 กม. สำหรับโหมดเดี่ยว
ไฟเบอร์ (SMF)
– แหล่งจ่ายไฟเดี่ยว +3.3V
– อุณหภูมิกรณีใช้งานของ
0-70ºC
– 4x25.78Gb/s DFB-based LAN-WDM
เครื่องส่งสัญญาณ
– 4x25.78Gb/s วงจรไฟฟ้าแบบรีไทม์
อินเตอร์เฟซ
– การใช้พลังงานสูงสุด
< 3.5W
– เต้ารับ LC แบบดูเพล็กซ์
– เป็นไปตามข้อกำหนด RoHS
– ฟังก์ชัน DDM ที่สอดคล้องกับ SFF-8636
– การใช้งาน:
• 100GBASE-LR4 100G อีเธอร์เน็ต
• เข้ารอบ Mellanox InfiniBand
