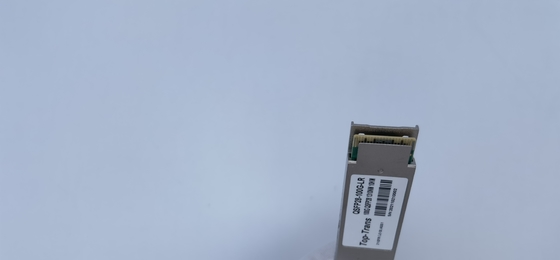

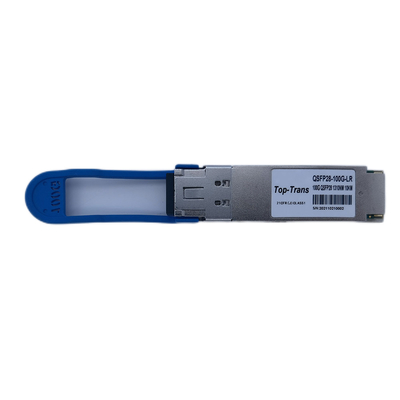

Arista QSFP28 100G PAM4 เลนส์แลมบ์ดาเดี่ยว 10KM SMF LC ดูเพล็กซ์ QSFP-100G-LR1

100G Single Lambda เป็นเทคโนโลยีใหม่ที่พัฒนาขึ้นสำหรับออปติก QSFP28 100G โดยกลุ่ม MSA ซึ่งออกแบบมาเพื่อลดต้นทุนการดำเนินการที่สูงสำหรับผู้ปฏิบัติงานที่ใช้ 100G SR4, LR4, CWDM4 และ PSM4 ที่มีอยู่Lambda เดี่ยว 100G ใช้การมอดูเลตแบบออปติคอล PAM4 เพื่อจับคู่สัญญาณไฟฟ้า NRZ 4*25G เข้ากับเลเซอร์แลมบ์ดาเดี่ยวขนาด 1*100G PAM4 พร้อมชิป DSP ของกระปุกเกียร์การปรับ lambda PAM4 เดี่ยวช่วยลดความซับซ้อนของ mux/demux ลงอย่างมาก และรวมสัญญาณ 25G สี่สัญญาณเข้ากับลิงก์ 100G และลดส่วนประกอบทางแสงที่มีราคาแพง

เลนส์ 100G Lambda ใช้ความยาวคลื่นเดี่ยว 1310 นาโนเมตร และการปรับ PAM4 50GBaud ดังนั้นจึงช่วยให้สามารถใช้งานร่วมกับเลนส์ QSFP-DD 400G เดียวกันได้เช่น QSFP-DD PLR4 Optics ใช้ลิงก์แบบขนาน 4 ลิงก์ของสัญญาณออปติคอล 1310NM 100G PAM4 50GBaud สามารถลิงก์ไปยัง 100G-LR Single lambda QSFP28 100G Optics สี่ตัวพร้อมสายเคเบิล Breakout และให้การเปลี่ยนจาก 100G เป็น 400G ได้อย่างราบรื่น

ตัวรับส่งสัญญาณ QSFP28 100G LR1 ที่รองรับ Arista สามารถเสียบเข้ากับพอร์ต Arista 100G QSFP ใดก็ได้อินเทอร์เฟซตัวเชื่อมต่อไฟฟ้าคือ 4 * 25G NRZ ซึ่งเหมือนกับโมดูล QSFP28 100G รุ่นเก่าที่มีอยู่ทั้งหมดแต่ไม่เหมือนกับสัญญาณออปติคัล 100G LR4 mux/demux 4 * 25G NRZ ให้เป็นไฟเบอร์เดียว ตัวรับส่งสัญญาณ QSFP28 100G LR1 ใช้ชิปกระปุกเกียร์เพื่อแปลงสัญญาณไฟฟ้า 4 * 25G NRZ ให้เป็นสัญญาณออปติคัล PAM4 1 * 100G และคู่เป็นสัญญาณเดี่ยว เลเซอร์ความยาวคลื่น (หรือ "แลมบ์ดา") สำหรับการส่งผ่านเนื่องจากการมอดูเลตแบบออปติคอลที่แตกต่างกัน โมดูล QSFP28 100G LR1 จะไม่สามารถทำงานร่วมกับโมดูล 100G LR4 แบบเดิมได้

เลนส์ Top-Trans QSFP28 100G PAM4 LR1 ใช้สัญญาณ lambda เดี่ยวขนาด 50GBaud บนความยาวคลื่นกึ่งกลาง 1310 นาโนเมตร และรองรับความยาวลิงก์สูงสุด 10 กม. ผ่านไฟเบอร์โหมดเดี่ยว G.652ออปติก Top-Trans QSFP28 100G PAM4 LR1 ใช้การปรับออปติคอล PAM4 และ FEC และสอดคล้องกับ MSA QSFP28 100GBASE-LR Single Lambda อย่างสมบูรณ์เลนส์ QSFP28 100G PAM4 LR1 สามารถขยายการเชื่อมต่อไฟเบอร์เพื่อเชื่อมต่อโครงสร้างพื้นฐานใกล้เคียงภายในระยะ 10 กม. และเหมาะสำหรับการเชื่อมต่อระหว่างกระดูกสันหลังกับแกนกลางหรือกระดูกสันหลัง/กระดูกสันหลัง หรือ DCI ฯลฯ สำหรับเครือข่ายวิทยาเขตและศูนย์ข้อมูล

คุณสมบัติที่สำคัญของ QSFP28

• เป็นไปตามมาตรฐาน MSA ของ QSFP28

• รองรับอัตราการส่งข้อมูล 53.125Gbps

• 100G แลมบ์ดา 100GBASE-LR

• ส่งสัญญาณสูงสุด 10 กม. บนไฟเบอร์โหมดเดี่ยว (SMF) พร้อม FEC

• อุณหภูมิกรณีปฏิบัติการ:0 - 70 ℃

• การปรับ PAM4, สัญญาณไฟฟ้า 4x25G PAM4 ถึงเลเซอร์ PAM4 1x100G

• แหล่งจ่ายไฟเดี่ยว +3.3V, การใช้พลังงานสูงสุด 4.5W

• อุณหภูมิกรณีปฏิบัติการ: 0 ~ 70C

• เป็นไปตามข้อกำหนด RoHS

• เชื่อมต่อกับ 400GBASE-PLR4 PAM4 Optics ผ่านสายเคเบิลฝ่าวงล้อม MTP/MPO

​

แอปพลิเคชันของ QSFP28

• อีเธอร์เน็ต 100GBASE-LR​

• 400GBASE-PLR4 ถึง 4 ขนาน 100GBASE-LR

​

​แพลตฟอร์มที่เข้ากันได้ของ QSFP28

อริสต้า7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

พารามิเตอร์ของ QSFP28

คำถามที่พบบ่อยของ QSFP28

• เราต้องการการแยกพอร์ตจาก 400G เป็น 4x100G คุณสามารถให้อะไรได้บ้าง?

​

สำหรับ 400G ถึง 4 * 100G เราขอเสนอความยาวการเชื่อมต่อไฟเบอร์แบบแยกส่วนสำหรับ DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 พร้อม 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 พร้อม 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 พร้อม 4 * QSFP28-100G-DR1

ผ่าน 8 คอร์ MTP / MPO ถึง 4 จาก 2 คอร์ LC Duplex Breakout Cable

• ฉันสามารถใช้โมดูล QSFP28 ของคุณในสวิตช์ Huawei CE16800 ได้หรือไม่

​
ใช่ ความเข้ากันได้ของ Huawei ถือเป็นความต้องการยอดนิยมของลูกค้าในอดีตของเรา
ออปติกของเราจะรับประกันการทำงานบนสวิตช์ Huawei Cloud Engine

​​

• เลนส์ของคุณสามารถทำงานร่วมกับ QSFP28 LR4 ได้หรือไม่

​

ไม่ การมอดูเลตด้วยแสงจะแตกต่างออกไป เมื่อ LR4 ใช้ 4 * 25G NRZ แต่ LR1 นี้ใช้ 1 * 100G PAM4

• จะเป็นอย่างไรหากฉันพบว่าเลนส์ของคุณไม่พึงพอใจกับการเชื่อมต่อไฟเบอร์ของเรา และทำให้เกิดการสูญเสียสัญญาณที่สำคัญ

​

เลนส์ของเราผลิตขึ้นโดยใช้ส่วนประกอบใหม่ๆ ผ่านการควบคุมคุณภาพอย่างเข้มงวดสำหรับพารามิเตอร์และการทดสอบประสิทธิภาพ บนเครื่องตรวจจับข้อผิดพลาดและแผนภาพตาอัตราส่วนคุณสมบัติมากกว่า 99.9%

หากข้อบกพร่องด้านคุณภาพเกิดขึ้นภายในการรับประกัน เราจะจัดเตรียมบริการเปลี่ยน/ซ่อมแซมทันที
