รายละเอียดสินค้า:
|
| ชื่อผู้จำหน่าย: | CISCO | ฟอร์มแฟกเตอร์: | QSFP28 100G และ 40G |
|---|---|---|---|
| ความยาวคลื่นกลาง: | 855nm, 908nm | ระยะการส่ง: | 100M |
| อุณหภูมิ: | +10°C ถึง +70°C | น้ำหนัก: | 0.06KG ต่อชิ้น |
| การรับประกัน: | 1 ปี | รูปแบบการมอดูเลต: | NRZ |
| มาตรการ: | EEE 802.3bm, QSFP28 MSA, SFF-8665, SFF-8636, CPRI, eCPRI | ||
| เน้น: | 100G QSFP28 ตัวรับส่งสัญญาณแสง,40GBASE QSFP28 ตัวรับส่งสัญญาณแสง,SR BiDi 100G QSFP28 โมดูล |
||
Cisco QSFP-40/100-SRBD 10-3317-01 40GBASE และ 100G QSFP28 SR-BiDi Transceiver
ซิสโก้ QSFP-40/100-SRBDภาพรวมของเครื่องรับส่งสัญญาณ
การรับส่งข้อมูลของศูนย์ข้อมูลยังคงเติบโตอย่างต่อเนื่อง โดยได้แรงหนุนจากกิจกรรมเซิร์ฟเวอร์ที่เพิ่มขึ้น ความหนาแน่นของแอปพลิเคชันบนเซิร์ฟเวอร์เสมือนจริง และความต้องการการเชื่อมต่อแบบตะวันออก-ตะวันตกที่มีเวลาแฝงต่ำระหว่างเซิร์ฟเวอร์เมื่อตัวรับส่งสัญญาณแบบสองทิศทาง (BiDi) แบบสองทิศทาง QSFP+ 40Gb ที่ได้รับความนิยมออกสู่ตลาด ช่วยให้ผู้ปฏิบัติงานศูนย์ข้อมูลสามารถอัพเกรดจาก 10Gb เป็น 40Gb ได้โดยไม่ต้องเปลี่ยนโครงสร้างพื้นฐานของสายเคเบิลไฟเบอร์เป็นครั้งแรกBiDi อัตราคู่รุ่นถัดไปซึ่งมีโหมดการทำงานทั้ง 40Gb และ 100Gb ให้ประโยชน์เหมือนกันและอีกมากมาย
ตัวรับส่งสัญญาณ BiDi อัตราคู่ Cisco QSFP 40/100 Gb สามารถทำหน้าที่เป็น BiDi 40Gb ซึ่งตรงกับระยะ 100m และ 150m บนไฟเบอร์มัลติโหมด OM3 และ OM4 ตามลำดับในโหมด 100Gb การเข้าถึง BiDi แบบ dual-rate คือ 70m และ 100m บน OM3 และ OM4 ตามลำดับในทั้งสองโหมด การเข้าถึง BiDi จะจับคู่กับ SR4 ที่เหมือนกัน
ในฐานะตัวรับส่งสัญญาณเดียวที่มีโหมดการทำงานสองโหมดนี้ BiDi อัตราคู่ของ Cisco ช่วยให้ผู้ปฏิบัติงานศูนย์ข้อมูลสามารถใช้โครงสร้างพื้นฐาน MMF ที่เชื่อมต่อดูเพล็กซ์ LC ซ้ำสำหรับการย้ายจาก 10 Gb เป็นการเชื่อมต่ออีเทอร์เน็ต 40 Gb หรือ 100 Gb หรือการย้ายข้อมูล จาก 40Gb ถึง 100Gb
พารามิเตอร์สำหรับtเขา Cisco QSFP28 100G Optical Transceiver:
| ประเภทไฟเบอร์ | สายเคเบิลมัลติโหมด OM3 หรือ OM4 |
| ตัวเชื่อมต่อ | ขั้วต่อ LC แบบดูเพล็กซ์ |
| ส่งและรับความยาวคลื่น (นาโนเมตร) | 840nm ถึง 860nm |
|
โมดอลแบนด์วิดท์ (MHz*km)*1 |
2000 (OM3) 4700 (OM4) 4700 (OM5) |
| สีแถบดึง | สีเทา |
| เลเซอร์และ TIA | VCSEL และ PIN |
| Tx Power |
-6 ถึง +4dBm สำหรับอัตราข้อมูล 100G -4 ถึง +5dBm สำหรับอัตราข้อมูล 40G |
|
ความไว Rx |
-7.9 ถึง +4dBmสำหรับอัตราข้อมูล 100G -6 ถึง +5dBm สำหรับ 40G อัตราข้อมูล |
| อัตราการสูญพันธุ์ | 2.0 เดซิเบล |
| การใช้พลังงาน | 3.5 วัตต์ |
| แหล่งจ่ายไฟเดี่ยว | 3.3 V |

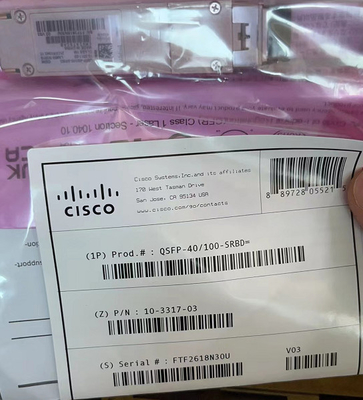

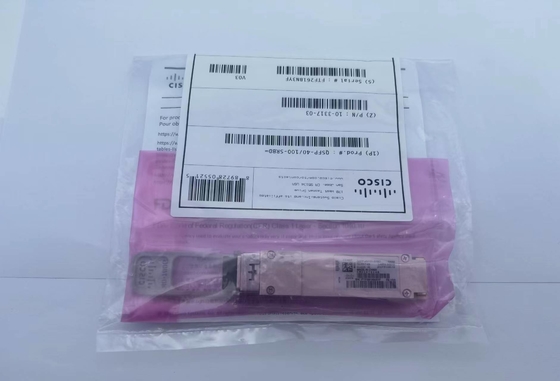

รูปภาพสำหรับ Cisco QSFP28 100G และ 40G QSFP-40/100-SRBDตัวรับส่งสัญญาณ
คุณสมบัติและประโยชน์ของโมดูลออปติคัล Cisco QSFP28 100G
● ความสามารถสองอัตรา 40Gb และ 100Gb
● ความเข้ากันได้ย้อนหลังกับ 40Gb QSFP+ BiDi
● ฟอร์มแฟกเตอร์ QSFP28
● ทำงานบนโครงสร้างพื้นฐานไฟเบอร์ MMF ที่เชื่อมต่อแบบดูเพล็กซ์ LC เช่นเดียวกับ 10Gb SR และ 40Gb BiDi
● การแก้ไขข้อผิดพลาดในการส่งต่อ
● การมอดูเลตออปติคัล PAM4
● เทคโนโลยีออปติคัลแบบสองทิศทาง
● เปิดใช้งานการอัพเกรดที่เพิ่มขึ้นเป็น 100Gb จาก 10Gb SR หรือ 40Gb BiDi
เข้ากันได้กับเทคโนโลยี BiDi 40Gb ของ Cisco
เฉพาะ Cisco เท่านั้นที่เข้ากันได้กับตัวรับส่งสัญญาณ BiDi 40Gb ดั้งเดิมในรูปแบบ QSFP28
เช่นเดียวกับ 40Gb BiDi ดั้งเดิม อัตราคู่ 40/100 Gb BiDi ส่งสัญญาณแบบสองทิศทางบนเส้นใยทั้งสอง โดยใช้ความยาวคลื่นเล็กน้อยที่ 850 นาโนเมตรและ 910 นาโนเมตร และฟิลเตอร์มัลติเพล็กซ์แบบแบ่งความยาวคลื่นแบบพาสซีฟ (WDM) ที่ปลายด้านใดด้านหนึ่งแยกช่อง Tx และ Rxในโหมด 40Gb จะส่งและรับช่องสัญญาณ 20Gb NRZ ในแต่ละไฟเบอร์ สำหรับแบนด์วิดท์รวมทั้งหมด 40Gb
ในโหมด 100Gb จะใช้งานช่องสัญญาณ PAM4 ขนาด 50Gb สำหรับแบนด์วิดท์รวมทั้งหมด 100Gbเทคโนโลยี PAM4 เปิดใช้งานอัตราข้อมูล 50Gb พร้อมสัญญาณที่อัตรา 25GbaudBiDi 40/100G มีกระปุกเกียร์เพื่อแปลสัญญาณจากรูปแบบ 4x25G ซึ่งเป็นรูปแบบดั้งเดิมของฟอร์มแฟกเตอร์ QSFP28 เป็นรูปแบบ 2x50Gb สำหรับโดเมนออปติคัลนอกจากนี้ยังใช้ onboard forward-error-correction (FEC) เพื่อลดอัตราบิตผิดพลาดทำให้สามารถใช้เทคโนโลยีเครื่องส่งและตัวรับสัญญาณรุ่นปัจจุบันได้
BiDi 40/100 Gb BiDi อัตราคู่เสนอตัวเลือกการโยกย้ายหลายแบบให้กับลูกค้า Cisco ที่กำลังใช้งานลิงก์ 10Gb หรือ 40Gb ในสถาปัตยกรรมศูนย์ข้อมูลของตนโดยการอัพเกรดอุปกรณ์เครือข่ายทีละส่วน ผู้ปฏิบัติงานสามารถใช้ความยืดหยุ่นในตารางเวลาและงบประมาณได้
