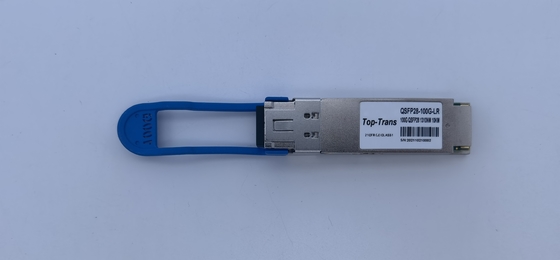

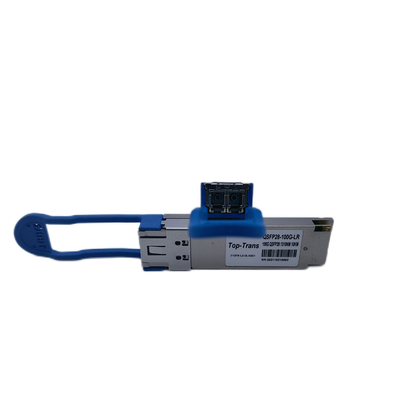

AristaQSFP-100G-DRQSFP28 100G PAM4 Single Lambda Optics 500M SMF LC ดูเพล็กซ์

ในช่วง 20 ปีที่ผ่านมา ขนาดของศูนย์ข้อมูลเติบโตขึ้นจากศูนย์ข้อมูลภายในองค์กรของเซิร์ฟเวอร์ 5K เป็นคลัสเตอร์คลาวด์ที่มีเซิร์ฟเวอร์มากกว่า 100K+.ผ่านการจำลองเสมือนของเครือข่าย องค์กรจำนวนมากขึ้นสามารถวางแอปพลิเคชันคลาวด์เนทีฟบนเซิร์ฟเวอร์ของ Cloud Cluster เพื่อความสามารถในการปรับขนาดระบบที่ดีขึ้น การลงทุนที่น้อยลง และการบำรุงรักษาที่ง่ายขึ้นเพื่อเพิ่มประสิทธิภาพการประมวลผลและการจัดเก็บข้อมูล แอปพลิเคชัน Cloud Native จะแบ่งโปรแกรมออกเป็นไมโครเซอร์วิสหลายตัว และแจกจ่ายไมโครเซอร์วิสไปยังคอนเทนเนอร์ต่างๆ ในศูนย์ข้อมูลบริการแบบกระจายช่วยกระตุ้นความต้องการในการเคลื่อนย้ายข้อมูลระหว่างคอนเทนเนอร์มากขึ้น และสร้างทราฟฟิกตะวันออก-ตะวันตกที่ระเบิดได้เพื่ออำนวยความสะดวกในการกระจายระบบคลาวด์ เครือข่ายศูนย์ข้อมูลทำให้เครือข่าย 3 Tiers ง่ายขึ้นในเครือข่าย Spine-Leaf และพัฒนาแบนด์วิดท์จาก 10G เป็น 25G/100G แม้กระทั่ง 400GBASE ที่มุม

เครือข่าย 400GBASE รุ่นต่อไปตอบสนองความต้องการเครือข่ายที่แข็งแกร่งโดย

• การวิเคราะห์ข้อมูลขนาดใหญ่และการเรียนรู้ของเครื่อง AI

• เซิร์ฟเวอร์หลายแพลตฟอร์มที่มีประสิทธิภาพสูงและมี I/O CPU/GPUs

• การเร่งความเร็วเครือข่ายด้วย DPU และ Smart NIC สำหรับ HPC . ที่มีความหนาแน่นสูง

• สถาปัตยกรรมเครือข่ายสตอเรจใหม่ล่าสุดที่ใช้สื่อ NVMe Storage

• การใช้พลังงานที่สำคัญและสถาปัตยกรรมที่เรียบง่าย

​

หากต้องการย้ายจาก 100GBASE ไปเป็น 400GBASE ศูนย์ข้อมูลรุ่นใหม่จะใช้ออปติก QSFP28 100G PAM4 Single Lambda สำหรับการเชื่อมต่อระหว่าง ToR/Leaf อย่างกว้างขวางเมื่อเทียบกับ QSFP28 100G CWDM4 รุ่นเก่า, เลนส์ LR4, QSFP28 100G PAM4 Single Lambda optics ไม่จำเป็นต้องใช้คลื่น mux/demux 4 * 25G NRZ ในเส้นทางออปติคัล 100G อีกต่อไป ลดความซับซ้อนในการออกแบบโครงสร้างของออปติก QSFP28 100G และลดส่วนประกอบออปติคัลที่มีต้นทุนสูงเลนส์ QSFP28 100G Single Lambda ใช้สัญญาณไฟฟ้าแบบเดิม 4 * 25G NRZ แต่เพิ่มชิป DSP เพื่อแปลง 4 * 25G NRZ เป็นสัญญาณออปติคัล 1 * 100G PAM4 และสามารถจับคู่เป็นคลื่นแลมบ์ดาเดี่ยวได้อย่างง่ายดายโดยไม่ต้องควบคุมความยาวคลื่นที่ยาก

ออปติก QSFP28 100G PAM4 ใช้ความยาวคลื่น 1,310 นาโนเมตร และสามารถทำงานร่วมกับออปติกช่องสัญญาณ 1310 นาโนเมตรแบบขนาน 400GBASE สี่ช่องผ่านโซลูชันฝ่าวงล้อม

ตัวรับส่งสัญญาณ QSFP28 100G DR1 ที่เข้ากันได้กับ Arista สามารถเสียบเข้ากับพอร์ต Arista 100G QSFP ใดก็ได้อินเทอร์เฟซขั้วต่อไฟฟ้าคือ 4 * 25G NRZ เหมือนกับโมดูล QSFP28 100G รุ่นเก่าที่มีอยู่ทั้งหมดแต่ไม่เหมือน 100G CWDM4, mux/demux 4 * 25G NRZ สัญญาณออปติคัลเป็นเส้นใยเดียว QSFP28 100G DR1 Transceivers ใช้ชิปกระปุกเกียร์เพื่อแปลงสัญญาณไฟฟ้า 4 * 25G NRZ เป็นสัญญาณออปติคัล 1 * 100G PAM4 และคู่เป็น เลเซอร์ความยาวคลื่นเดียว (หรือ "แลมบ์ดา") สำหรับการส่งผ่านเนื่องจากการปรับแสงที่แตกต่างกัน โมดูล QSFP28 100G DR1 จะไม่ทำงานร่วมกับโมดูล 100G CWDM4 lite รุ่นเก่า

เลนส์ออปติก Top-Trans QSFP28 100G PAM4 DR1 ใช้สัญญาณแลมบ์ดาเดี่ยวขนาด 50GBaud ที่ความยาวคลื่นกลาง 1310nm และรองรับความยาวลิงก์สูงสุด 500 ม. ผ่านไฟเบอร์โหมดเดี่ยว G.652ออปติก Top-Trans QSFP28 100G PAM4 DR1 ใช้การปรับแสง PAM4 และ FEC และสอดคล้องกับ MSA QSFP28 100GBASE-DR อย่างสมบูรณ์

ฟีเจอร์หลัก

• สอดคล้องกับ QSFP28 MSA

• รองรับอัตราบอด 53.125Gbps

• 100G แลมบ์ดา 100GBASE-DR

• การส่งสัญญาณสูงสุด 500 ม. บนไฟเบอร์โหมดเดียว (SMF) พร้อมFEC

• อุณหภูมิกรณีใช้งาน:0 - 70 ℃

• การมอดูเลต PAM4, สัญญาณไฟฟ้า 4x25G PAM4 ถึง 1x100G PAM4 Laser

• แหล่งจ่ายไฟเดี่ยว +3.3V การใช้พลังงานสูงสุด 4.5W

• อุณหภูมิกรณีใช้งาน: 0 ~ 70C

• เป็นไปตามข้อกำหนด RoHS

• เชื่อมต่อระหว่าง 400GBASE-DR4 PAM4 Optics ผ่าน MTP/MPO Breakout Cable

​

แอปพลิเคชัน

• อีเธอร์เน็ต 100GBASE-DR​

• 400GBASE-DR4 ถึง 4 ขนาน 100GBASE-DR

​

​แพลตฟอร์มที่เข้ากันได้

อาริสต้า 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

พารามิเตอร์

คำถามที่พบบ่อย

• เราต้องการพอร์ตแยกจาก 400G เป็น 4x100G คุณสามารถจัดหาอะไรได้บ้าง

​

สำหรับ 400G ถึง 4 * 100G เราขอเสนอความยาวลิงก์ไฟเบอร์แบบแยกส่วนสำหรับ DR-500M, FR-2KM

QSFPDD-400G-DR4 พร้อม 4 * QSFP28-100G-DR1

QSFPDD-400G-FR4 พร้อม 4 * QSFP28-100G-FR1

ผ่าน 8 คอร์ MTP/MPO ถึง 4 จาก 2 คอร์ LC Duplex Breakout Cable

• ฉันสามารถใช้โมดูล QSFP28 ของคุณใน Dell Z9000-ON . ได้ไหม

​
ใช่ เราสามารถให้ความเข้ากันได้กับ Dell ทำงานร่วมกับแพลตฟอร์มอื่น ๆ ของ Dell S6000-ON, Z9000-ON ได้อย่างสมบูรณ์แบบ

​​

• เลนส์ของคุณสามารถทำงานร่วมกับ QSFP28 CWDM4 lite ได้หรือไม่

​

ไม่ การมอดูเลตด้วยแสงจะแตกต่างกัน เมื่อ CWDM4 lite ใช้ 4 * 25G NRZ แต่ DR1 นี้ใช้ 1 * 100G PAM4

• จะเกิดอะไรขึ้นหากฉันพบว่าเลนส์ของคุณไม่รองรับการเชื่อมต่อไฟเบอร์ของเรา สัญญาณขาดหายที่สำคัญจะเกิดขึ้น?

​

เลนส์ของเราผลิตขึ้นโดยใช้ส่วนประกอบใหม่ผ่านการควบคุมคุณภาพอย่างเข้มงวดในพารามิเตอร์และการทดสอบประสิทธิภาพโดยเครื่องตรวจจับข้อผิดพลาดและแผนภาพตาอัตราส่วนคุณสมบัติมากกว่า 99.9%

หากมีข้อบกพร่องด้านคุณภาพใดๆ เกิดขึ้นภายในการรับประกัน เราจะจัดเตรียมบริการเปลี่ยน/ซ่อมแซมทันที
