รายละเอียดสินค้า:
|
| พอร์ตไฟเบอร์แชนแนล: | 16 QSFP ports (64 total ports); 16 พอร์ต QSFP (พอร์ตทั้งหมด 64 พอร์ต); E_Ports, F_P | รับรองสูงสุด: | 6,000 active nodes; 6,000 โหนดที่ใช้งาน; 56 switches, 19 hops in Brocade Fabric OS® |
|---|---|---|---|
| ความสามารถในการปรับขนาด: | สถาปัตยกรรมผ้าเต็มรูปแบบพร้อมสวิตช์สูงสุด 239 ตัว | น้ำหนัก: | 3.56 กก. |
| อุณหภูมิ: | 0°C ถึง 40°C (32°F ถึง 104°F) | ประเภทการรับส่งข้อมูล: | สวิตช์ผ้ารองรับ unicast |
| ขนาดเฟรมสูงสุด: | เพย์โหลด 2,112 ไบต์ | กรอบบัฟเฟอร์: | 8,192 ต่อเบลด 64 พอร์ต จัดสรรแบบไดนามิก |
| เน้น: | DCX 8510 Fibre Channel Blade,64x พอร์ต 16g ผ้า dcx 8510,64x พอร์ต 16g Brocade FC16-64 |
||

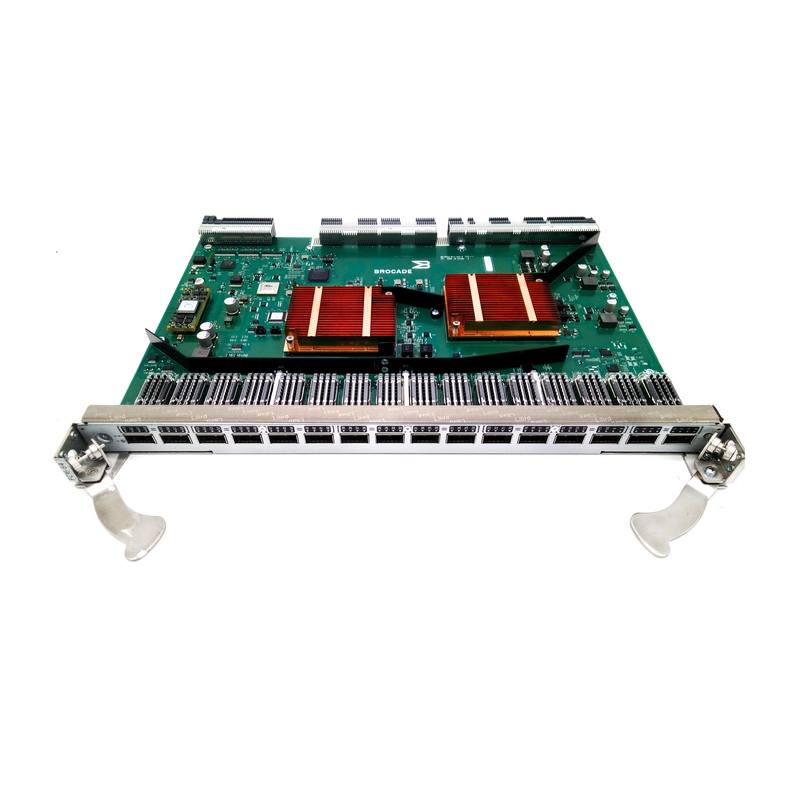

Brocade FC16-64 DCX 8510 64x พอร์ต 16g ใบมีดไฟเบอร์แชนแนลความหนาแน่นสูง
FC16-64 โมดูลขยาย Fibre Channel Blade
รายละเอียดสินค้า:
Brocade FC16-64 มีพอร์ต QSFP 16 พอร์ตพร้อมอินเทอร์เฟซฟิสิคัลพอร์ตแต่ละพอร์ตที่กำหนดค่าตามตรรกะเป็นพอร์ตไฟเบอร์แชนแนล 4 × 16 Gbps ที่สอดคล้องกับข้อกำหนดไฟเบอร์แชนแนล 14.025 Gbps และรองรับความเข้ากันได้ย้อนหลังสำหรับข้อกำหนด Fibre Channel รุ่นก่อนหน้าสองรุ่น—8.5 Gbps และ 4.25 Gbps.ด้วยการใช้ QSFP ที่มีความหนาแน่นสูงและใช้พลังงานต่ำสำหรับการเชื่อมต่อ Brocade FC16-64 Port Blade เปิดใช้งาน
การรวมพอร์ตทางกายภาพและสายเคเบิลลดลง 75 เปอร์เซ็นต์ ซึ่งช่วยลดความยุ่งยากในการจัดการสายเคเบิล และลดความสามารถในการปรับขนาดเพื่อความคล่องตัวทางธุรกิจที่มากขึ้น
| คุณสมบัติหลัก | สถาปัตยกรรมระบบ |
|
ประเภทสื่อ
|
โบรเคดตัวเชื่อมต่อ QSFP แบบเสียบร้อนได้;4×16 Gbps SWL, MPO 1×12 ขั้วต่อสายแพ (66 ม. OM3, 100 ม. OM4; Brocade FC16-64 QSFPs รองรับเฉพาะ 4/8/16 Gbps [ไม่ใช่ 2 Gbps หรือ 10 Gbps]) |
|
เวลาในการตอบสนองของสวิตช์
|
เวลาแฝงของพอร์ตสวิตช์ในเครื่องคือ 700 ns;เวลาแฝงของเบลดต่อเบลดคือ 2.1 µsec;การเข้ารหัส/บีบอัดคือ 5.5 µsec ต่อโหนดForward Error Correction (FEC) เพิ่ม 400 ns ระหว่าง E_Ports (เปิดใช้งานโดยค่าเริ่มต้น)
|
|
แบนด์วิดธ์รวม Fibre Channel |
512 Gbps (อัตราข้อมูล)
|
| กำลังสูงสุด | 118 วัตต์เมื่อบรรจุเต็มที่ด้วย 16 มาตรฐาน SWL QSFP อัตราการกินไฟสูงสุด 134 วัตต์ |
| การสั่นสะเทือน | ขณะทำงาน: 0.5 g sine, สุ่ม 0.4 grms, 5 ถึง 500 Hz ขณะไม่ทำางาน: 2.0 g sine, สุ่ม 1.1 grms, 5 ถึง 500 Hz |
|
ซอฟต์แวร์การจัดการที่รองรับ |
HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), SSH;การตรวจสอบ Syslog;เครื่องมือเว็บขั้นสูงของโบรเคด, ที่ปรึกษาเครือข่ายโบรเคด SAN Enterprise หรือที่ปรึกษาเครือข่ายโบรเคด SAN Professional Plus;อินเทอร์เฟซบรรทัดคำสั่ง (CLI);สอดคล้องกับ SMI-S;โดเมนการบริหาร;ใบอนุญาตทดลองใช้สำหรับความสามารถเสริม
|
| ความปลอดภัย | การเข้ารหัส AES-GCM-256 บน ISL;DH-CHAP (ระหว่างสวิตช์และอุปกรณ์ปลายทาง) การตรวจสอบสวิตช์ FCAPสอดคล้องกับ FIPS 140-2 L2, HTTPS, IPsec, การกรอง IP, LDAP พร้อม IPv6, OpenLDAP, Port Binding, RADIUS, การควบคุมการเข้าถึงตามบทบาทที่ผู้ใช้กำหนด (RBAC), Secure Copy (SCP), Secure RPC, SFTP, SSH v2, SSL, การเชื่อมโยงสวิตช์, TACACS+, สวิตช์ที่เชื่อถือได้ |
|
การวินิจฉัย
|
เครื่องกำเนิดการไหลในตัว, การวินิจฉัยสายเคเบิล ClearLink (ไม่รองรับลูปแบ็คไฟฟ้า/ออปติคัล), ลิงค์ทราฟฟิก/แฝง/ ระยะทางPOST และการวินิจฉัยแบบออนไลน์/ออฟไลน์แบบฝัง ซึ่งรวมถึงการตรวจสอบสภาพแวดล้อม, FCping และ Pathinfo (FC traceroute), การมิเรอร์โฟลว์, โปรแกรมดูเฟรม, การรีสตาร์ท daemon ที่ไม่ก่อกวน, การมิเรอร์พอร์ต, การตรวจสอบความสมบูรณ์ของเลนส์, การตรวจสอบพลังงาน (เบลด 16 Gbps เท่านั้น), RAStrace การบันทึกและ Rolling Reboot Detection (RRD)
|
การใช้พลังงานต่ำสุด
Brocade 4×16 Gbps SWL Fibre Channelcompliant QSFP การมองเห็น เครื่องส่งสัญญาณs เป็น hot-swappable แรงดันต่ำ (3.3 V) ตัวรับส่งสัญญาณแสงที่สามารถวินิจฉัยทางดิจิตอลได้ ซึ่งสอดคล้องกับข้อกำหนดทางกลของ QSFP MSA (SFF-8436) ตัวรับส่งสัญญาณแสง QSFP ให้ Brocade FC16-64 ที่มีความหนาแน่นสูงล้ำสมัยและสิ้นเปลืองพลังงานน้อยกว่า 285 เปอร์เซ็นต์เมื่อเทียบกับ SFP มาตรฐานสี่ตัว (1.4 W เทียบกับ 4 W) ซึ่งเป็นการดึงพลังงานต่ำสุดของเบลดสวิตช์ Fibre Channelอันที่จริง Brocade DCX 8510 มีพอร์ตเบลด Brocade FC16-64 แปดพอร์ต ไม่เพียงแต่ให้ความหนาแน่นของพอร์ตสูงสุดเท่านั้น แต่ยังดึงพลังงานเพียง 1,902 วัตต์ (0.19 W/Gbps) เท่านั้นผลิตภัณฑ์ที่ใกล้เคียงที่สุดต้องใช้พลังงานมากกว่า 40% เพื่อ
พอร์ตจ่ายไฟน้อยลง 25 เปอร์เซ็นต์ด้วยการใช้ QSFP ที่ประหยัดพลังงาน Brocade ช่วยให้องค์กรด้านไอทีสามารถบรรลุการรวมโครงสร้างพื้นฐานในระดับใหม่ในขณะที่ลดการใช้พลังงานโดยรวม
