1.25G DWDM SFP เครื่องรับส่งสัญญาณออปติคอล 120km โซลูชันเครือข่ายการกระจายพลังงานต่ำ







 ความยาวคลื่นที่เลือกได้สำหรับความยาวคลื่นกริด C-band และ L-band ITU-T



เหมาะสำหรับใช้ในระบบ DWDM ที่มีระยะห่างช่องสัญญาณ 100GHz



เป็นไปตามมาตรฐาน DWDM SFP MSA



อัตราข้อมูลสูงสุด 2. 667Gb/s



Cold Start up การปฏิบัติตามความยาวคลื่น



การกระจายพลังงานต่ำ <1.3W สูงสุด



-5ºC ถึง 70ºC อุณหภูมิเคสในการทำงาน



การวินิจฉัยประสิทธิภาพ การตรวจสอบอุณหภูมิโมดูล แรงดันไฟ กระแสอคติเลเซอร์ ส่งพลังงานแสง



รับพลังงานแสง อุณหภูมิเลเซอร์ และกระแส TEC



ขยายงบประมาณลิงค์ด้วยเทคโนโลยีตัวรับ APD



OC48/STM-16 ระยะเอื้อมยาว 80km (1600 ps/nm), รุ่น 120km (2400 ps/nm)



เป็นไปตามข้อกำหนด RoHS และปราศจากสารตะกั่ว





แอปพลิเคชั่น





ตัวรับส่งสัญญาณ SFP สำหรับ DWDM SONET/ SDH



อีเธอร์เน็ต IEEE 802.3ae



ไฟเบอร์แชนเนล





คำอธิบาย





ตัวรับส่งสัญญาณ DWDM SFP ทรานส์ระดับบนมีความเสถียรของความยาวคลื่นที่ดีเยี่ยม รองรับการทำงานที่ช่องสัญญาณ 100GHz ราคา



โมดูลที่มีประสิทธิภาพมันถูกออกแบบมาสำหรับแอพพลิเคชั่น DWDM SONET / SDH, Gigabit Ethernet และ Fibre- Channel



ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: ส่วนตัวส่งสัญญาณประกอบด้วยเลเซอร์ DFB แบบเย็นและส่วนรับ



ประกอบด้วยโฟโตไดโอด APD ที่รวมเข้ากับ TIAโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส IDWDM . ทรานส์ยอดนิยม



ตัวรับส่งสัญญาณ SFP ให้อินเทอร์เฟซการตรวจสอบที่ได้รับการปรับปรุง ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ได้



เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ กำลังส่งพลังงานแสงที่รับ กำลังแสงที่ได้รับ และตัวรับส่งสัญญาณ



แรงดันไฟ อุณหภูมิเลเซอร์ และกระแส TEC

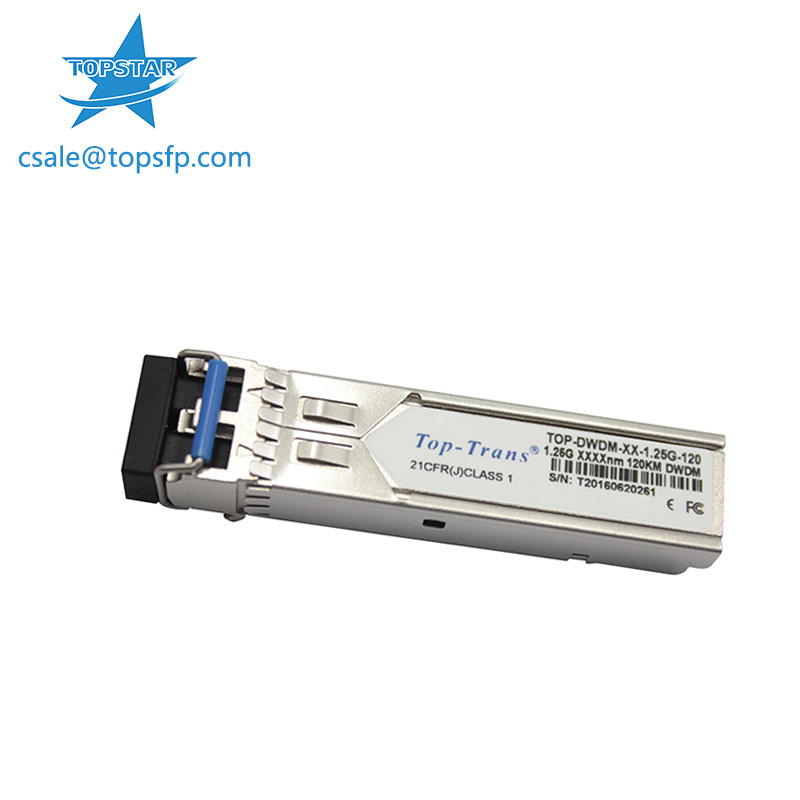

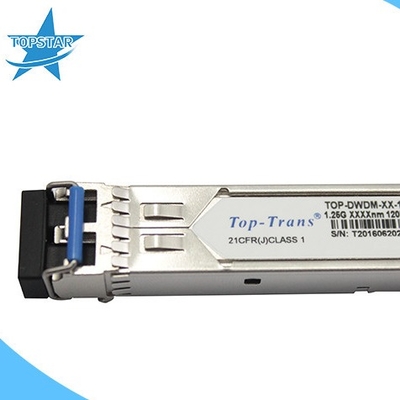

โมดูลออปติคัล TOP-DWDM-XX-1.25-120  ข้อมูลจำเพาะ



Rกิน	1.25Gb/s
ความยาวคลื่น	1310 นาโนเมตร
อุณหภูมิ	0 ถึง 70°C
ระยะทาง	120Km
ฟอร์มแฟกเตอร์	SFP
แอปพลิเคชัน	ตัวรับส่งสัญญาณ SFP สำหรับ DWDM SONET/ SDH
อัตราการสูญพันธุ์	8.2dB
ใบรับรอง	ROHS
