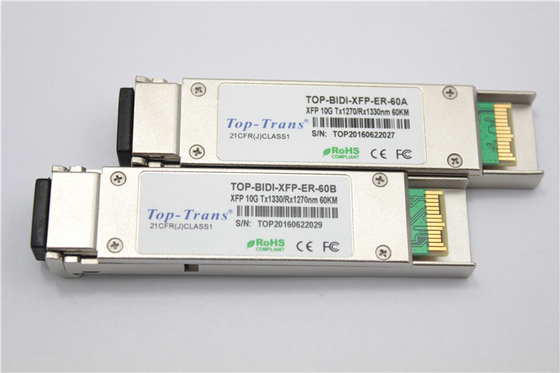

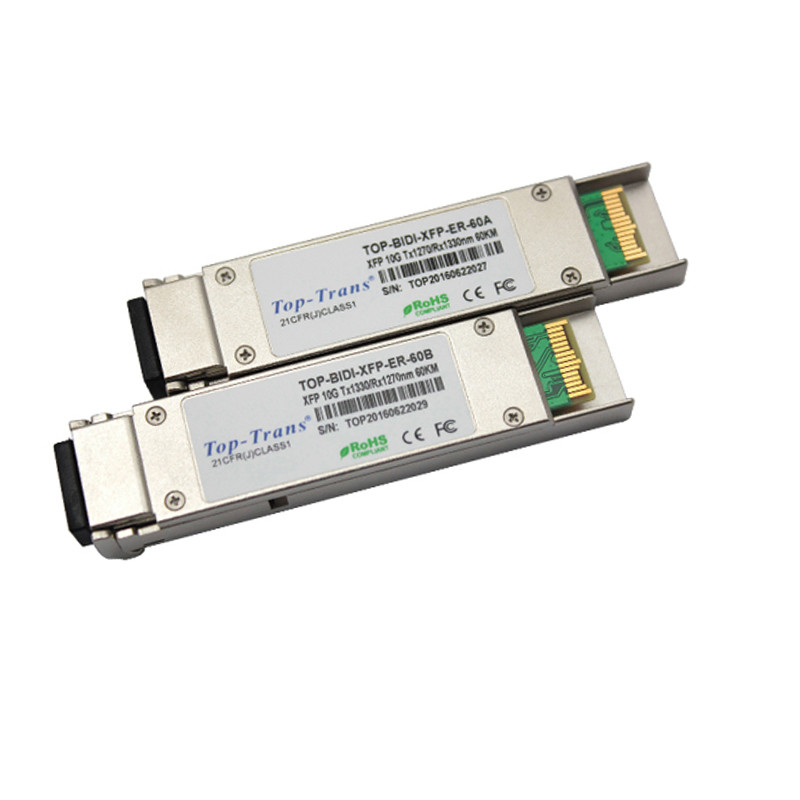

60km BIDI 10G SMF SFP โมดูล 1270nm R1330nm โซลูชันเครือข่าย



1270nm / R1330nm โซลูชันเครือข่าย 60km ตัวรับส่งสัญญาณแสง SFP SMF Module





60Kmผลิตภัณฑ์โซลูชั่นเครือข่ายเครื่องรับส่งสัญญาณ คุณสมบัติ:





● เสียบปลั๊กได้



● รองรับอัตราบิต 9.95Gb/sto11.1Gb/s



● ต่ำกว่า <1.8w กินไฟ



● แพ็คเกจ XFPMSA พร้อมตัวเชื่อมต่อ LC



● อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล



● EMI ต่ำมากและการป้องกัน ESD ที่ยอดเยี่ยม



● เลเซอร์ 1270nmDFB และตัวรับสัญญาณ APD ที่ไม่มีการระบายความร้อน



● +3.3V แหล่งจ่ายไฟเดียว



● ช่วงอุณหภูมิในการทำงาน 0Cto70°C



● ไม่มีข้อกำหนดของนาฬิกาอ้างอิง





แอปพลิเคชั่น



●10GBASE-BX10.3125Gb/s อีเธอร์เน็ต



●10GBASE-BX9.953Gb/s อีเธอร์เน็ต



●SONETOC-192 & SDH STM I-64.1





มาตรฐาน



● ได้มาตรฐาน XFPMSA



● SFF-8472reversion9.5compliant



● เป็นไปตามมาตรฐาน IEEE802.3-2005



● รองรับ TelcordiaGR-468-CORE



● FCC47CFRPart15 ตามมาตรฐาน Class B



● FDA21CFR1040.10and1040.11,class1com-pliant



● เป็นไปตามข้อกำหนด RoHS











ชนิดไฟเบอร์	SMF
อุณหภูมิมาตรฐาน	0 °Cto+70°C
แหล่งจ่ายไฟ	4V
ระยะทาง	60Km
ฟอร์มแฟกเตอร์	SFP
ความยาวคลื่น	1270/1310 นาโนเมตร
การวินิจฉัย	ใช่
อัตราส่วนการสูญเสียแสง	3.5dB



คำอธิบาย





โมดูล XFP ใช้โปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน XFPMSA



ข้อมูล Serial ID ของโมดูล XFP และพารามิเตอร์ Digital Diagnostic Monitor สามารถเข้าถึงได้ผ่าน I2C



อินเทอร์เฟซที่อยู่ A0handA2hหน่วยความจำถูกแมปใน Table1ข้อมูลรหัสโดยละเอียด (A0h) แสดงอยู่ในตารางที่ 2และ



ข้อกำหนด DDM (A2h) อธิบายไว้ในตารางที่ 3สำหรับรายละเอียดเพิ่มเติมของแผนที่หน่วยความจำและคำจำกัดความของไบต์ โปรดดูที่



SFF-8472(Rev9.3,Aug.2002), “Digital Diagnostic Monitoring Interface for การมองเห็น เครื่องส่งสัญญาณs”.



พารามิเตอร์ DDM ได้รับการปรับเทียบภายในแล้ว
