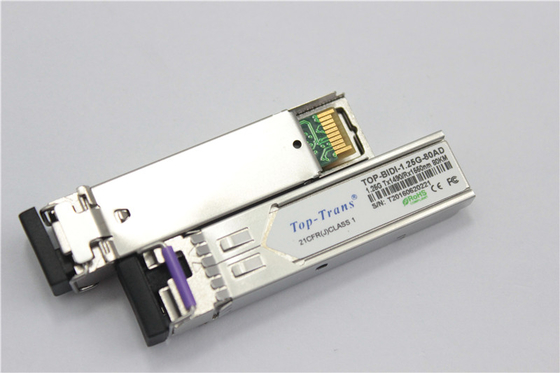

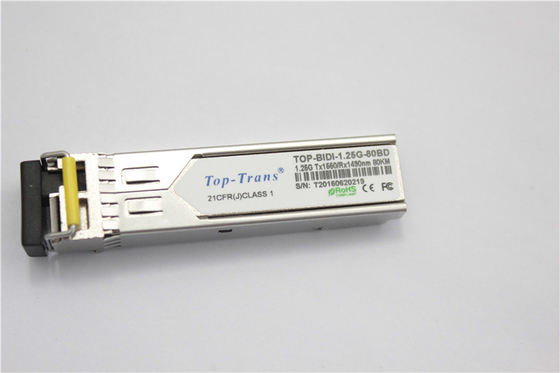

Toptrans BIDI 1.25G-80AD/BD SFP เครื่องรับส่งสัญญาณแสง 80KM Rohs

●ลิงค์ข้อมูลสูงถึง 1.25Gb/s

●เครื่องส่งเลเซอร์ DFB

●เครื่องตรวจจับภาพ PIN

●สูงสุด 80KMon9/125μmSMF

●รอยเท้า SFP แบบเสียบปลั๊กได้

●อินเทอร์เฟซออปติคัลแบบเสียบได้ BIDILC/UPC

●การกระจายพลังงานต่ำ

●โครงโลหะสำหรับ EMI ที่ต่ำกว่า

●เป็นไปตามมาตรฐาน RoHS และปราศจากสารตะกั่ว

●แหล่งจ่ายไฟเดี่ยว+3.3V

●รองรับอินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล

●สอดคล้องกับ SFF-8472

●กรณีอุณหภูมิในการทำงานเชิงพาณิชย์:0°C ถึง +70°C

ขยาย: -10 °Cto +80°C

อุตสาหกรรม:-40°Cto+85°C

แอปพลิเคชั่น

●สลับไปที่สลับอินเทอร์เฟซ

●อีเธอร์เน็ตความเร็วสูง

●เปลี่ยนแอปพลิเคชันแบ็คเพลน

●อินเทอร์เฟซของเราเตอร์/เซิร์ฟเวอร์

●ลิงค์ออปติคัลอื่นๆ

มาตรฐาน

● สอดคล้องกับ SFP+MSA

● สอดคล้องกับ SFF-8472reversion9.5

● สอดคล้องกับ IEEE802.3-2005

● สอดคล้องกับ Telcordia GR-468-CORE

ดิจิทัล การวินิจฉัย ฟังก์ชั่น

ตัวรับส่งสัญญาณ SFP 1.25G 80KM 1310 & 1550 รองรับโปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน SFPMSAมันคือ

เกี่ยวข้องอย่างใกล้ชิดกับ E2PROM ที่กำหนดไว้ในมาตรฐาน GBIC โดยมีข้อกำหนดทางไฟฟ้าเหมือนกัน

รหัสซีเรียล SFP มาตรฐานช่วยให้เข้าถึงข้อมูลการระบุตัวตนที่อธิบายความสามารถของตัวรับส่งสัญญาณ มาตรฐาน

อินเทอร์เฟซ ผู้ผลิต และข้อมูลอื่นๆ

นอกจากนี้ ตัวรับส่งสัญญาณ SFP 1.25G 80KM 1310 และ 1550 ยังมีอินเทอร์เฟซการตรวจสอบการวินิจฉัยทางดิจิทัลที่ปรับปรุงใหม่ไม่ซ้ำใคร

ซึ่งช่วยให้เข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ การส่งผ่าน

พลังงานแสง ได้รับพลังงานแสงและแรงดันไฟฟ้าของตัวรับส่งสัญญาณนอกจากนี้ยังกำหนดระบบเตือนภัยที่ซับซ้อนและ

แฟล็กคำเตือน ซึ่งจะแจ้งเตือนผู้ใช้เมื่อพารามิเตอร์การทำงานบางอย่างอยู่นอกช่วงปกติที่ตั้งมาจากโรงงาน

SFPMSA กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน E2PROM ที่สามารถเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายที่ 8 บิต

address1010000X(A0h) อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอลใช้ที่อยู่ 8 บิต 1010001X (A2h) ดังนั้น

แผนที่หน่วยความจำซีเรียล ID ที่กำหนดไว้เดิมยังคงไม่เปลี่ยนแปลงอินเทอร์เฟซเหมือนกันและย้อนกลับโดยสมบูรณ์

เข้ากันได้กับทั้งข้อกำหนด GBIC และข้อตกลง SFP Multi Source

ข้อมูลการดำเนินงานและการวินิจฉัยได้รับการตรวจสอบและรายงานโดย Digital Diagnostics เครื่องส่งสัญญาณ Controller (DDTC)

ภายในตัวรับส่งสัญญาณซึ่งเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายเมื่อเปิดใช้งานโปรโตคอลอนุกรม serial

สัญญาณนาฬิกา (SCL,ModDef1) ถูกสร้างขึ้นโดยโฮสต์ขอบบวกนาฬิกาข้อมูลลงในตัวรับส่งสัญญาณ SFP เป็นเหล่านั้น

ส่วนของ E2PROM ที่ไม่มีการป้องกันการเขียนขอบลบนาฬิกาข้อมูลจากตัวรับส่งสัญญาณ SFP อนุกรม

สัญญาณข้อมูล (SDA,ModDef2) เป็นแบบสองทิศทางสำหรับการถ่ายโอนข้อมูลแบบอนุกรมโฮสต์ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมาย

การเริ่มต้นและสิ้นสุดการเปิดใช้งานโปรโตคอลซีเรียลความทรงจำถูกจัดระเบียบ asaseries ของคำข้อมูล 8 บิตที่สามารถแก้ไขได้

เป็นรายบุคคลหรือตามลำดับ

การวินิจฉัยแบบดิจิตอลสำหรับ TOP-BIDI-1.25G-80AD/BD จะถูกปรับเทียบภายในโดยค่าเริ่มต้น
