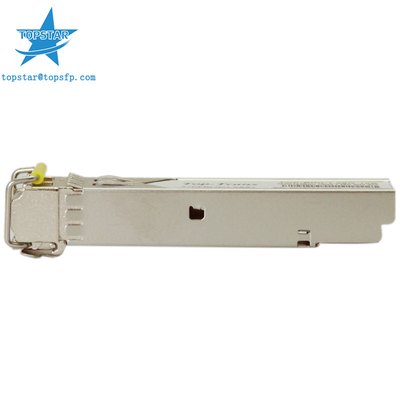

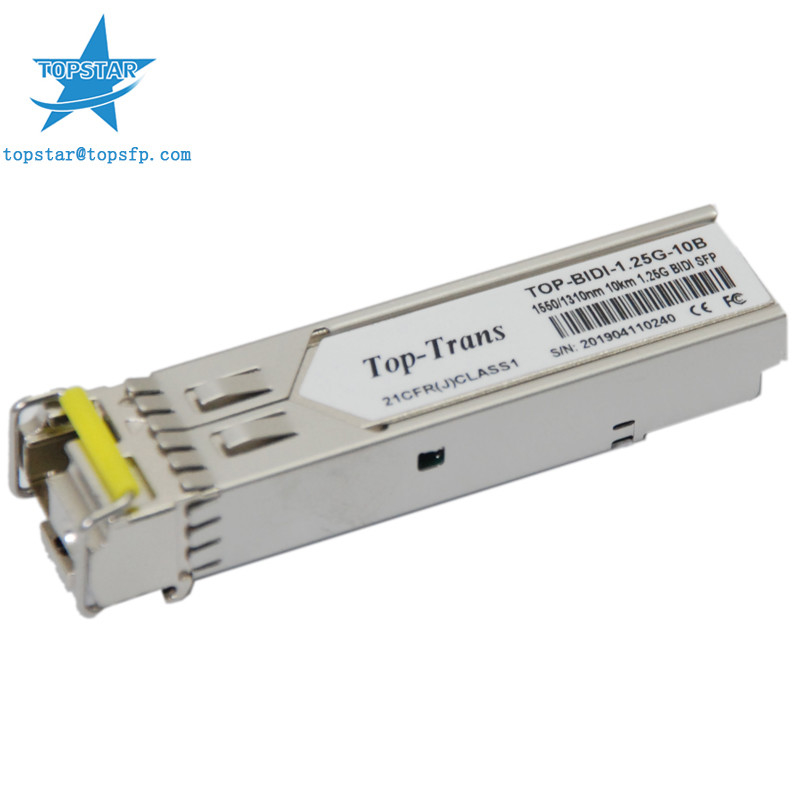

10Km 1.25 G SFP เครื่องรับส่งสัญญาณ 1550nm 1310nm MultiMode Fiber Module

ลิงค์ข้อมูลสูงถึง 1.25Gb/s

เครื่องส่งเลเซอร์ FP สำหรับ TOP-BIDI-1.25G-10AD/BD

เครื่องส่งเลเซอร์ DFB สำหรับ TOP-BIDI-1.25G-10AD/BD

PIN photo-detector

สูงสุด 10 กม. บน SMF . 9/125μm

รอยเท้า SFP แบบเสียบปลั๊กได้

BIDI LC/UPC ประเภทอินเทอร์เฟซออปติคัลแบบเสียบได้

การกระจายพลังงานต่ำ

โครงโลหะสำหรับ EMI . ที่ต่ำกว่า

เป็นไปตามข้อกำหนด RoHS และปราศจากสารตะกั่ว

แหล่งจ่ายไฟเดี่ยว +3.3V

รองรับอินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิตอล

สอดคล้องกับ SFF-8472

อุณหภูมิในการทำงานของเคส เชิงพาณิชย์: 0°C ถึง +70°C ขยายเวลา: -10°C ถึง +80°C อุตสาหกรรม: -40°C ถึง +85°C

แอปพลิเคชั่น

สลับไปที่สลับอินเทอร์เฟซ

Fast Ethernet

แอปพลิเคชั่นสลับระนาบหลัง

อินเทอร์เฟซของเราเตอร์/เซิร์ฟเวอร์

ลิงค์ออปติคัลอื่น ๆ

มาตรฐาน

สอดคล้องกับ SFP+ MSA

สอดคล้องกับ SFF-8472 ย้อนกลับ 9.5

สอดคล้องกับ IEEE802.3-2005

สอดคล้องกับ Telcordia GR-468-CORE

FCC 47 CFR ส่วนที่ 15 ตามมาตรฐาน Class B

SFP 1.25G 10KM 1310 & 1550 ตัวรับส่งสัญญาณแสงได้รับการออกแบบมาสำหรับอินเทอร์เฟซแบบออปติคัลสำหรับการสื่อสารข้อมูลด้วยโหมดเดียว

ไฟเบอร์ (SMF) การออกแบบตัวรับส่งสัญญาณได้รับการปรับให้เหมาะสมสำหรับประสิทธิภาพสูงและคุ้มค่าในการจัดหาสิ่งที่ดีที่สุดให้กับลูกค้า

โซลูชั่นสำหรับการใช้งานด้านโทรคมนาคม

ตัวรับส่งสัญญาณ SFP 1.25G 10KM 1310 & 1550 รองรับโปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน SFP MSAมันคือ

เกี่ยวข้องอย่างใกล้ชิดกับ E2PROM ที่กำหนดไว้ในมาตรฐาน GBIC โดยมีข้อกำหนดทางไฟฟ้าเหมือนกัน

รหัสซีเรียล SFP มาตรฐานช่วยให้เข้าถึงข้อมูลการระบุตัวตนที่อธิบายความสามารถของตัวรับส่งสัญญาณ มาตรฐาน

อินเทอร์เฟซ ผู้ผลิต และข้อมูลอื่นๆ

นอกจากนี้ ตัวรับส่งสัญญาณ SFP 1.25G 10KM 1310 และ 1550 ยังให้อินเทอร์เฟซการตรวจสอบการวินิจฉัยทางดิจิทัลที่ได้รับการปรับปรุงเป็นพิเศษ

ซึ่งช่วยให้เข้าถึงพารามิเตอร์การทำงานของอุปกรณ์แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบแอสของเลเซอร์ การส่งผ่าน

พลังงานแสง ได้รับพลังงานแสงและแรงดันไฟฟ้าของตัวรับส่งสัญญาณนอกจากนี้ยังกำหนดระบบเตือนภัยที่ซับซ้อนและ

แฟล็กคำเตือน ซึ่งจะแจ้งเตือนผู้ใช้เมื่อพารามิเตอร์การทำงานบางอย่างอยู่นอกช่วงปกติที่ตั้งมาจากโรงงาน

SFP MSA กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน E2PROM ที่สามารถเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายที่ที่อยู่ 8 บิต

1010000X (A0h)อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลใช้ที่อยู่ 8 บิต 1010001X (A2h) ดังนั้นเดิม

แผนที่หน่วยความจำซีเรียล ID ที่กำหนดไว้ยังคงไม่เปลี่ยนแปลงอินเทอร์เฟซเหมือนกันและเข้ากันได้อย่างสมบูรณ์กับทั้ง

ข้อกำหนด GBIC และข้อตกลง SFP Multi Source

ข้อมูลการดำเนินงานและการวินิจฉัยได้รับการตรวจสอบและรายงานโดย Digital Diagnostics เครื่องส่งสัญญาณ Controller (DDTC)

ภายในตัวรับส่งสัญญาณซึ่งเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายเมื่อเปิดใช้งานโปรโตคอลอนุกรม นาฬิกาอนุกรม

สัญญาณ (SCL, Mod Def 1) ถูกสร้างขึ้นโดยโฮสต์ข้อมูลนาฬิกาขอบบวกในตัวรับส่งสัญญาณ SFP ในกลุ่มเหล่านั้น

ของ E2PROM ที่ไม่มีการป้องกันการเขียนขอบลบนาฬิกาข้อมูลจากตัวรับส่งสัญญาณ SFPสัญญาณข้อมูลอนุกรม

(SDA, Mod Def 2) เป็นแบบสองทิศทางสำหรับการถ่ายโอนข้อมูลแบบอนุกรมโฮสต์ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุด

ของการเปิดใช้งานโปรโตคอลแบบอนุกรมความทรงจำถูกจัดระเบียบเป็นชุดของคำข้อมูล 8 บิตที่สามารถแก้ไขได้ทีละคำหรือ

ตามลำดับ

การวินิจฉัยแบบดิจิตอลสำหรับ TOP-BIDI-1.25G-10AD/BD จะถูกปรับเทียบภายในโดยค่าเริ่มต้น
