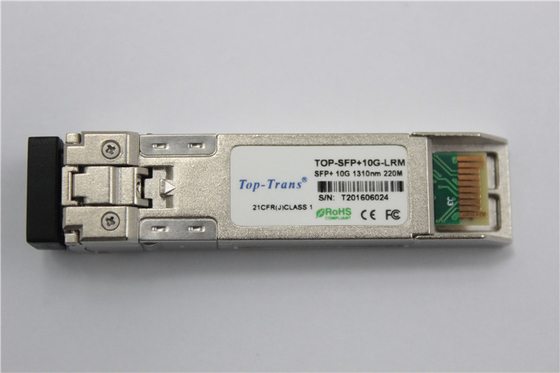

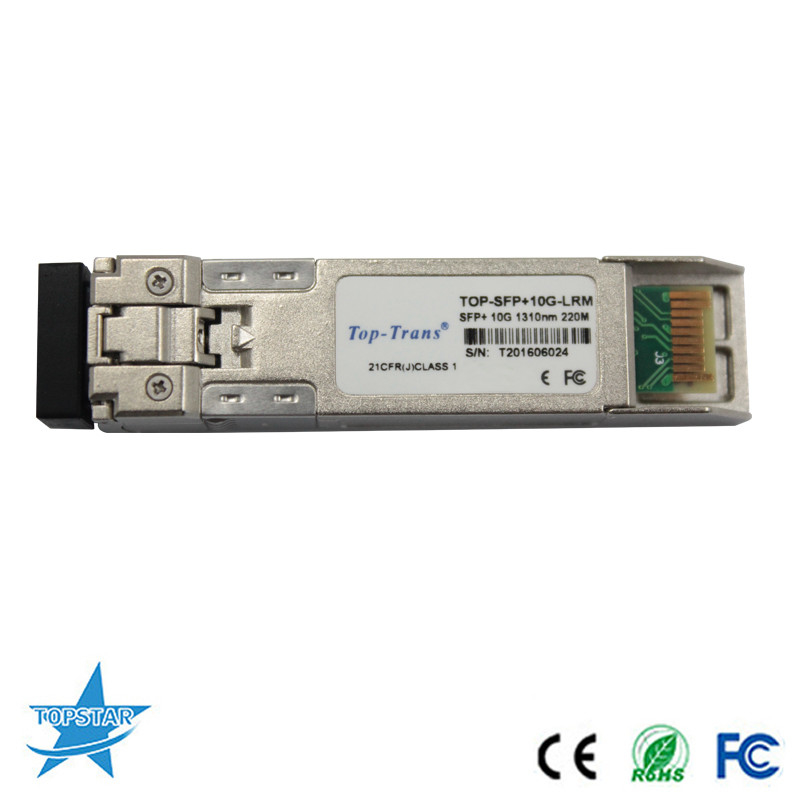

10G Base LRM เครื่องรับส่งสัญญาณออปติคอล 220M MMF 1310nm SFP + โมดูลออปติคัล
คุณสมบัติโมดูลออปติคัล 10G 220m MMF:
อินเทอร์เฟซออปติคัลอนุกรม 10Gb/s ตามมาตรฐาน 802.3aq 10GBASE-LRM
เครื่องส่ง DFB 1310nm, ตัวตรวจจับภาพถ่าย PIN
ขั้วต่อ LC แบบดูเพล็กซ์
โครงโลหะสำหรับ EMI . ที่ต่ำกว่า
อินเทอร์เฟซไฟฟ้าสอดคล้องกับ SFF-8431
ข้อมูลจำเพาะสำหรับ 10 กิกะบิต “SFP+”
อินเทอร์เฟซ 2 สายสำหรับข้อกำหนดการจัดการ
สอดคล้องกับ SFF 8472
แหล่งจ่ายไฟ 3.3V เดียว
ระบบส่งกำลัง OM1 MMF รุ่นเก่า 220M
ช่วงอุณหภูมิการทำงานของเคส:-5 °C ถึง 70 °C
ใบสมัคร
10GBASE-LRM 10G อีเธอร์เน็ต
มาตรฐาน
สอดคล้องกับ SFF-8472 SFP+ MSA
สอดคล้องกับ SFP+ SFF-8431 และ SFF-8432
สอดคล้องกับ 802.3ae 10GBASE-LRM
ได้มาตรฐาน RoHS
ฟังก์ชั่นการวินิจฉัยแบบดิจิตอล
ตัวรับส่งสัญญาณ TOPSTAR TOP-SFP+-10G-LRM รองรับโปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน SFP
เอ็มเอสเอ1
รหัสซีเรียล SFP มาตรฐานช่วยให้เข้าถึงข้อมูลระบุตัวตนที่อธิบายตัวรับส่งสัญญาณ
ความสามารถ อินเทอร์เฟซมาตรฐาน ผู้ผลิต และข้อมูลอื่นๆ
นอกจากนี้ ตัวรับส่งสัญญาณ SFP+ ของ TOPSTAR ยังมอบอินเทอร์เฟซการตรวจสอบการวินิจฉัยทางดิจิทัลที่ปรับปรุงใหม่ไม่ซ้ำใคร
ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์ได้แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ ความลำเอียงของเลเซอร์
กระแสไฟที่ส่งผ่านพลังงานแสงที่ได้รับพลังงานแสงและแรงดันไฟฟ้าของตัวรับส่งสัญญาณนอกจากนี้ยังกำหนด a
ระบบที่ซับซ้อนของสัญญาณเตือนและแฟล็กการเตือน ซึ่งจะแจ้งเตือนผู้ใช้ปลายทางเมื่อพารามิเตอร์การทำงานเฉพาะเจาะจง
อยู่นอกช่วงปกติที่โรงงานกำหนด
SFP MSA กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน EEPROM ที่สามารถเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายที่
ที่อยู่ 8 บิต 1010000X (A0h) อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลใช้ที่อยู่ 8 บิต
1010001X (A2h) ดังนั้นแมปหน่วยความจำ Serial ID ที่กำหนดไว้เดิมจึงยังคงไม่เปลี่ยนแปลง
ข้อมูลการดำเนินงานและการวินิจฉัยได้รับการตรวจสอบและรายงานโดย Digital Diagnostics เครื่องส่งสัญญาณ
ตัวควบคุม (DDTC) ภายในตัวรับส่งสัญญาณ ซึ่งเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายเมื่อซีเรียล
โปรโตคอลถูกเปิดใช้งาน สัญญาณนาฬิกาอนุกรม (SCL, Mod Def 1) ถูกสร้างขึ้นโดยโฮสต์นาฬิกาขอบบวก
ข้อมูลลงในตัวรับส่งสัญญาณ SFP ในส่วนของ E2PROM ที่ไม่ได้รับการป้องกันการเขียนแง่ลบ
ขอบนาฬิกาข้อมูลจากตัวรับส่งสัญญาณ SFPสัญญาณข้อมูลอนุกรม (SDA, Mod Def 2) เป็นแบบสองทิศทางสำหรับซีเรียล
การถ่ายโอนข้อมูล.โฮสต์ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมายจุดเริ่มต้นและจุดสิ้นสุดของการเปิดใช้งานโปรโตคอลซีเรียล
ความทรงจำถูกจัดระเบียบเป็นชุดของคำข้อมูล 8 บิตที่สามารถแก้ไขได้ทีละคำหรือตามลำดับ
10G SFP + 1310nm 220M โมดูลออปติคัล Specification
| ประเภทไฟเบอร์ |
MMF |
| ตัวเชื่อมต่อ |
LC |
| เลเซอร์ |
EML |
|
ช่วงอุณหภูมิการทำงานของเคส
|
-5 °C ถึง 70 °C
|
|
อุณหภูมิในการจัดเก็บ
|
-40-+85
|
| อัตราการสูญพันธุ์ |
3.5 dB |
| ใบรับรอง |
CE |
| แหล่งจ่ายไฟเดี่ยว |
3.3V |
คำถามที่พบบ่อย
ไตรมาสที่ 1ตัวรับส่งสัญญาณแสงของคุณเป็นของแท้หรือไม่?
A1.ใช่ ตัวรับส่งสัญญาณแสงทั้งหมดของเรารับประกันของแท้ 100%!
Q2. คุณรับประกันคุณภาพของ SFP ได้อย่างไร?
A2.We มีอุปกรณ์ทดสอบมืออาชีพและทีม QCทุกหน่วยจะได้รับการทดสอบอย่างเต็มที่ด้วยประสิทธิภาพที่สมบูรณ์แบบก่อนจัดส่ง
ไตรมาสที่ 3คุณจะทำอย่างไรหากพบว่าสินค้ามีปัญหาด้านคุณภาพ?
A3. เราสำรองข้อมูลทุกการขายด้วยการรับประกันคืนเงินโดยปราศจากความเสี่ยง!คุณสามารถซื้อด้วยความมั่นใจจากบริษัทที่ซื่อสัตย์ที่ให้บริการลูกค้ามากว่า 10 ปี!ความฝันของเราคือการสร้างองค์กร 100 ปีที่มีชื่อเสียง!
ไตรมาสที่ 4ข้อดีของ บริษัท ของคุณคืออะไร?
ประวัติที่ยอดเยี่ยมด้วย 12 ปีอย่างต่อเนื่องไม่มีปัญหาด้านคุณภาพที่สำคัญ
ยอดขายเติบโตมากกว่า 20% เมื่อเทียบเป็นรายปีในช่วง 12 ปีที่ผ่านมา
หุ้นถือหุ้นมากกว่า 200,000 ตัวรับส่งสัญญาณในครั้งเดียวสำหรับการจัดส่งทันที
การรับประกัน: 3 ปี
Q5.คุณมีสิ่งที่เข้ากันได้หรือไม่?
A5.ใช่ เรามีแบรนด์ของเราเอง: Top-trans รวมถึง 1X9, SFP, XFP, SFP+, BIDI ในข้อกำหนดทุกประเภท
Q6.ยี่ห้อใดที่เข้ากันได้กับโมดูลของคุณ?
HuaWei, HP, H3C, Juniper, Dell, Intel, Avago, ฟินิซ่า ect
