แอปพลิเคชันระบบคลาวด์และ AI กำลังผลักดันความต้องการอัตราข้อมูลที่เกิน 100 Gb/s โดยเปลี่ยนไปใช้การเชื่อมต่อระหว่างกันความเร็วสูงและพลังงานต่ำที่ 400 Gb/sอุตสาหกรรมใยแก้วนำแสงตอบสนองด้วยการพัฒนามาตรฐานอีเทอร์เน็ต IEEE 400G สองมาตรฐาน ได้แก่ 400GBASE-SR4.2 และ 400GBASE-SR8 เพื่อรองรับพื้นที่การใช้งานระยะสั้นภายในศูนย์ข้อมูลบทความนี้จะอธิบายรายละเอียดเกี่ยวกับมาตรฐานทั้งสองและการเปรียบเทียบ

400GBASE-SR4.2

400GBASE-SR4.2เรียกอีกอย่างว่า400GBASE-BD4.2เป็นโซลูชันมัลติโหมดความยาวคลื่น 2 คู่ 4 คู่ที่รองรับระยะ 70 ม. (OM3), 100 ม. (OM4) และ 150 ม. (OM5)ไม่ใช่เพียงตัวอย่างแรกของโซลูชัน IEEE 802.3 ที่ใช้ทั้งไฟเบอร์หลายคู่และความยาวคลื่นหลายคู่ แต่ยังเป็นมาตรฐานอีเธอร์เน็ตตัวแรกที่ใช้ความยาวคลื่นสั้นสองช่วงเพื่อเพิ่มความจุไฟเบอร์มัลติโหมดเป็นสองเท่าจาก 50 Gb/s เป็น 100 Gb/s ต่อ เส้นใย

400GBASE-SR4.2 ทำงานบนสายเคเบิลประเภทเดียวกับที่ใช้เพื่อรองรับ 40GBASE-SR4, 100GBASE-SR4 และ 200GBASE-SR4ใช้การส่งสัญญาณแบบสองทิศทางบนเส้นใยแต่ละเส้น โดยแต่ละความยาวคลื่นจะเคลื่อนที่ไปในทิศทางตรงกันข้ามด้วยเหตุนี้ ตำแหน่งที่ใช้งานอยู่ที่ตัวรับส่งสัญญาณแต่ละตำแหน่งจึงเป็นทั้งตัวส่งและตัวรับ ซึ่งหมายความว่า 400GBASE-SR4.2 มีตัวส่งสัญญาณแบบออปติคัลแปดตัวและตัวรับแบบออปติคัลแปดตัวในการกำหนดค่าแบบออปติคัลแบบสองทิศทาง

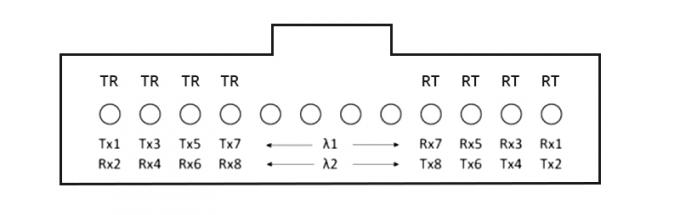

การจัดเรียงเลนแสงจะแสดงดังต่อไปนี้ตำแหน่งสี่ตำแหน่งซ้ายสุดที่มีข้อความ TR ส่งความยาวคลื่น แลมบ์ดา (850 นาโนเมตร) และรับความยาวคลื่น แลมบ์ดา (910 นาโนเมตร)ในทางกลับกัน ตำแหน่งสี่ตำแหน่งขวาสุดที่มีป้ายกำกับ RT จะได้รับความยาวคลื่น แลม1 และส่งความยาวคลื่น แลมบ์2

400GBASE-SR8

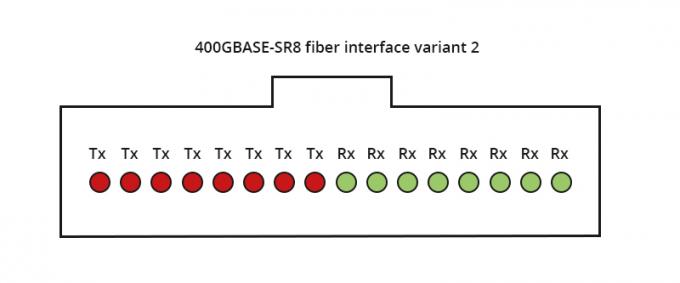

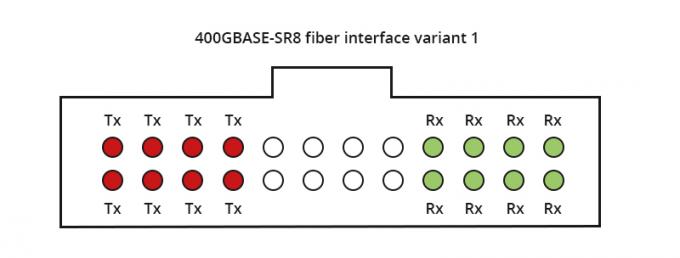

400GBASE-SR8เป็นโซลูชันมัลติโหมดความยาวคลื่น 1 คู่ 8 คู่ที่รองรับระยะ 70 ม. (OM3), 100 ม. (OM4 & OM5)เป็นอินเทอร์เฟซไฟเบอร์ IEEE ตัวแรกที่ใช้ไฟเบอร์แปดคู่ต่างจาก 400GBASE-SR4.2 ตรงที่ทำงานบนความยาวคลื่นเดียว (850 นาโนเมตร) โดยแต่ละคู่รองรับการส่งข้อมูล 50 Gb/sนอกจากนี้ยังมีการจัดเรียงเลนออปติคัลสองรูปแบบตัวแปรหนึ่งใช้ MPO แบบ 24 ไฟเบอร์ ซึ่งกำหนดค่าเป็นสองแถวจำนวน 12 ไฟเบอร์ และอินเทอร์เฟซอื่นๆ ใช้ MPO-16 แถวเดียว

400GBASE-SR8 ให้ความยืดหยุ่นในการสับไฟเบอร์ด้วยการกำหนดค่า 50G/100G/200Gนอกจากนี้ยังรองรับการฝ่าวงล้อมด้วยความเร็วที่แตกต่างกันสำหรับแอปพลิเคชันต่าง ๆ เช่น การคำนวณ ที่เก็บข้อมูล แฟลช GPU และ TPUตัวรับส่งสัญญาณ 400G-SR8 QSFP DD/OSFP สามารถใช้เป็น 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR

400G SR4.2 กับ 400G SR8

เนื่องจากโซลูชันมัลติโหมดสำหรับ 400G Ethernet, 400GBASE-SR4.2 และ 400GBASE-SR8 มีคุณลักษณะบางอย่างร่วมกัน แต่ก็ยังมีความแตกต่างกันหลายประการตามที่กล่าวไว้ในหัวข้อก่อนหน้านี้

ตารางต่อไปนี้แสดงภาพที่ชัดเจนว่าเปรียบเทียบกันอย่างไร

400GBASE-SR8 นั้นเรียบง่ายในทางเทคนิค แต่ต้องใช้สายแพตช์แบบริบบิ้นที่มีเส้นใย 16 เส้นโดยปกติแล้วจะสร้างขึ้นด้วยเลเซอร์ VCSEL 8 ตัวและไม่มีกระปุกเกียร์ ดังนั้นต้นทุนโดยรวมของโมดูลและเส้นใยจึงยังต่ำในทางตรงกันข้าม 400GBASE-SR4.2 นั้นซับซ้อนกว่าในทางเทคนิค ดังนั้นต้นทุนโดยรวมของไฟเบอร์หรือโมดูลที่เกี่ยวข้องจึงสูงกว่า แต่ก็สามารถรองรับระยะการเข้าถึงที่ยาวขึ้นได้

นอกจากนี้ 400GBASE-SR8 ยังให้ทั้งความยืดหยุ่นและความหนาแน่นที่สูงกว่ารองรับการสับเปลี่ยนไฟเบอร์ด้วยการกำหนดค่า 50G/100G/200G และการกระจายเสียงที่ความเร็ว I/O ที่แตกต่างกันสำหรับแอปพลิเคชันต่างๆตัวรับส่งสัญญาณ 400G-SR8 QSFP-DD สามารถใช้เป็น 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2 หรือ 8x50GBASE-SR

400G SR4.2 และ 400G SR8: เพิ่มความเร็วอีเธอร์เน็ตให้สูงขึ้น

เนื่องจากมัลติโหมดไฟเบอร์ยังคงพัฒนาอย่างต่อเนื่องเพื่อรองรับความต้องการความเร็วและความจุที่เพิ่มขึ้น ทั้ง 400GBASE-SR4.2 และ 400GBASE-SR8 ช่วยเพิ่มอีเทอร์เน็ต 400G และขยายขนาดลิงก์มัลติโหมดไฟเบอร์ ทำให้มั่นใจในความสามารถของโซลูชันออปติคัลสำหรับการใช้งานที่มีความต้องการต่างๆ

มาตรฐาน IEEE 802.3cm สองมาตรฐานมอบเส้นทางการพัฒนาที่ราบรื่นสำหรับอีเธอร์เน็ต ส่งเสริมบริการและแอปพลิเคชันบนคลาวด์ความก้าวหน้าในอนาคตชี้ไปที่ความสามารถในการรองรับอัตราข้อมูลที่สูงขึ้นเมื่อมีการอัปเกรดไปสู่ระดับถัดไปอุตสาหกรรมศูนย์ข้อมูลจะใช้ประโยชน์จากเทคโนโลยีไฟเบอร์มัลติโหมดล่าสุด เช่น ไฟเบอร์ OM5 และใช้ความยาวคลื่นหลายระดับเพื่อส่งข้อมูล 100 Gb/s และ 400 Gb/s ผ่านไฟเบอร์ในระยะทางสั้นกว่า 150 เมตร

เกินกรอบเวลาปี 2021-2022 เมื่อมาตรฐานอีเธอร์เน็ต 800 Gb/s ได้รับการกำหนดมาตรฐานแล้ว การใช้เทคโนโลยีขั้นสูงเพิ่มเติมที่มีการทำงานแบบสองช่วงคลื่นจะสามารถสร้างลิงก์ 800 Gb/s แบบสี่คู่ได้ในเวลาเดียวกัน ความยาวคลื่นเดียวสามารถรองรับลิงก์แปดคู่ที่ความเร็ว 800 Gb/sในแง่นี้ 400GBASE-SR4.2 และ 400GBASE-SR8 กำลังก้าวไปสู่อนาคตที่สดใส
