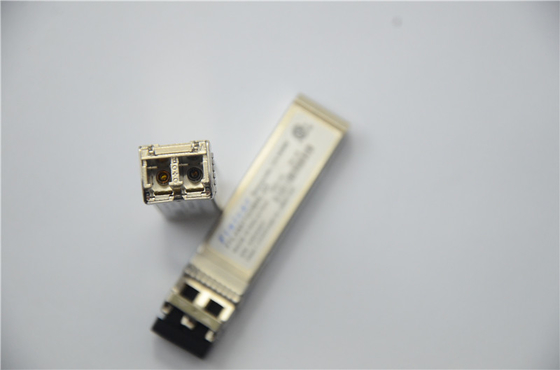

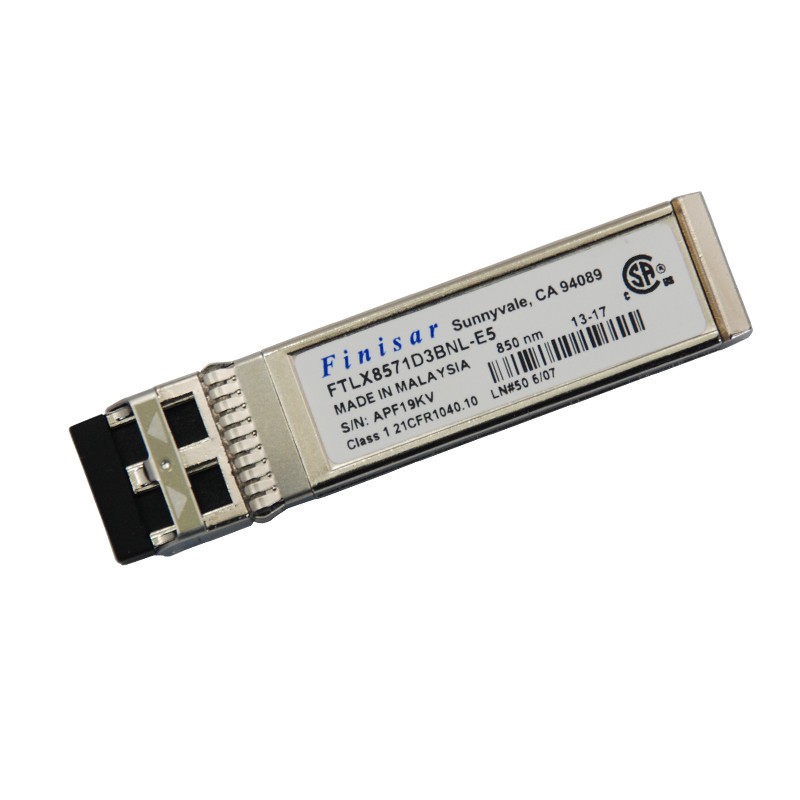

ต้นฉบับ FTLX8571D3BNL โมดูล 10G 300m ไฟเบอร์ SFP 850nm ตัวรับส่งสัญญาณ

รอยเท้า SFP + แบบ Hot-pluggable

• รองรับอัตราบิตเรตที่เลือกได้ 1.25 Gb/s หรือ 9.95 ถึง 10.3 Gb/s

• กำลังไฟ < 1W

• ตรงตามมาตรฐาน RoHS-6 (ไร้สารตะกั่ว)

• ช่วงอุณหภูมิเชิงพาณิชย์ 0°C ถึง 70°C

• แหล่งจ่ายไฟ 3.3V เดี่ยว • ความยาวลิงก์สูงสุด 300 ม. บน MMF 2000 MHZ-km

• เลเซอร์ VCSEL ขนาด 850 นาโนเมตรที่ไม่มีการระบายความร้อน

• ตัวรับจำกัดอินเทอร์เฟซทางไฟฟ้า

• ขั้วต่อ Duplex LC • ฟังก์ชันการวินิจฉัยแบบดิจิตอลในตัว

แอปพลิเคชัน

• อีเธอร์เน็ต 1000BASE-SX 1G

• อีเธอร์เน็ต 10GBASE-SR/SW 10G

คุณลักษณะของFTLX8571D3BNL

Finisar FTLX8571D3BNL ตัวรับส่งสัญญาณ SFP+ แบบขยายอุณหภูมิรองรับโปรโตคอลการสื่อสารแบบอนุกรม 2 สาย เช่น

ที่กำหนดไว้ใน SFF-8472มีความเกี่ยวข้องอย่างใกล้ชิดกับ E2 PROM ที่กำหนดไว้ในมาตรฐาน GBIC ด้วยไฟฟ้าแบบเดียวกัน

ข้อมูลจำเพาะรหัสซีเรียล SFP+ มาตรฐานให้การเข้าถึงข้อมูลประจำตัวที่อธิบายถึงตัวรับส่งสัญญาณ

ความสามารถ อินเทอร์เฟซมาตรฐาน ผู้ผลิต และข้อมูลอื่นๆนอกจากนี้ ตัวรับส่งสัญญาณ Finisar SFP+ ยังให้

อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลที่ได้รับการปรับปรุง ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์ได้แบบเรียลไทม์ เช่น

อุณหภูมิของตัวรับส่งสัญญาณ, กระแสไบอัสของเลเซอร์, กำลังแสงที่ส่ง, กำลังแสงที่ได้รับและตัวรับส่งสัญญาณ

แรงดันไฟฟ้า.นอกจากนี้ยังกำหนดระบบการเตือนภัยและธงคำเตือนที่ซับซ้อนซึ่งจะแจ้งเตือนผู้ใช้ปลายทางเมื่อมีการดำเนินการบางอย่าง

พารามิเตอร์อยู่นอกช่วงปกติที่โรงงานตั้งไว้SFF-8472 กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน E2 PROM นั่นคือ

สามารถเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายที่ที่อยู่ 8 บิต 1010000X (A0h)อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัล

ใช้ที่อยู่ 8 บิต 1010001X (A2h) ดังนั้นแผนที่หน่วยความจำซีเรียล ID ที่กำหนดไว้แต่เดิมจะไม่เปลี่ยนแปลงเดอะ

อินเทอร์เฟซเหมือนกัน ดังนั้นจึงเข้ากันได้อย่างสมบูรณ์กับทั้งข้อกำหนด GBIC และ SFP Multi Source

ข้อตกลง.อินเทอร์เฟซที่สมบูรณ์ได้อธิบายไว้ใน Finisar Application Note AN2030: “Digital Diagnostics Monitoring

อินเทอร์เฟซสำหรับตัวรับส่งสัญญาณแสง SFP”

ข้อมูลการดำเนินงานและการวินิจฉัยได้รับการตรวจสอบและรายงานโดย Digital

Diagnostics Transceiver Controller (DDTC) ภายในตัวรับส่งสัญญาณ ซึ่งเข้าถึงได้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายเมื่อไร

เปิดใช้งานโปรโตคอลซีเรียล โฮสต์สร้างสัญญาณนาฬิกาซีเรียล (SCL, Mod Def 1)นาฬิกาขอบบวก

ข้อมูลลงในตัวรับส่งสัญญาณ SFP ไปยังส่วนของ E2 PROM ที่ไม่ได้ป้องกันการเขียนนาฬิกาขอบลบ

ข้อมูลจากตัวรับส่งสัญญาณ SFP

สัญญาณข้อมูลอนุกรม (SDA, Mod Def 2) เป็นแบบสองทิศทางสำหรับการถ่ายโอนข้อมูลอนุกรมโฮสต์

ใช้ SDA ร่วมกับ SCL เพื่อทำเครื่องหมายเริ่มต้นและสิ้นสุดการเปิดใช้งานโปรโตคอลอนุกรมความทรงจำถูกจัดเป็นก

ชุดของคำข้อมูล 8 บิตที่สามารถระบุทีละรายการหรือตามลำดับสำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFF-

เอกสาร 8472 และ Finisar Application Note AN-2030โปรดทราบว่าบอร์ดประเมิน FDB-1027 นั้นมาพร้อมกับ

ซอฟต์แวร์ Finisar ModDEMO ที่ช่วยให้ใช้การสื่อสารผ่านอินเทอร์เฟซแบบอนุกรม 2 สายได้ง่าย
