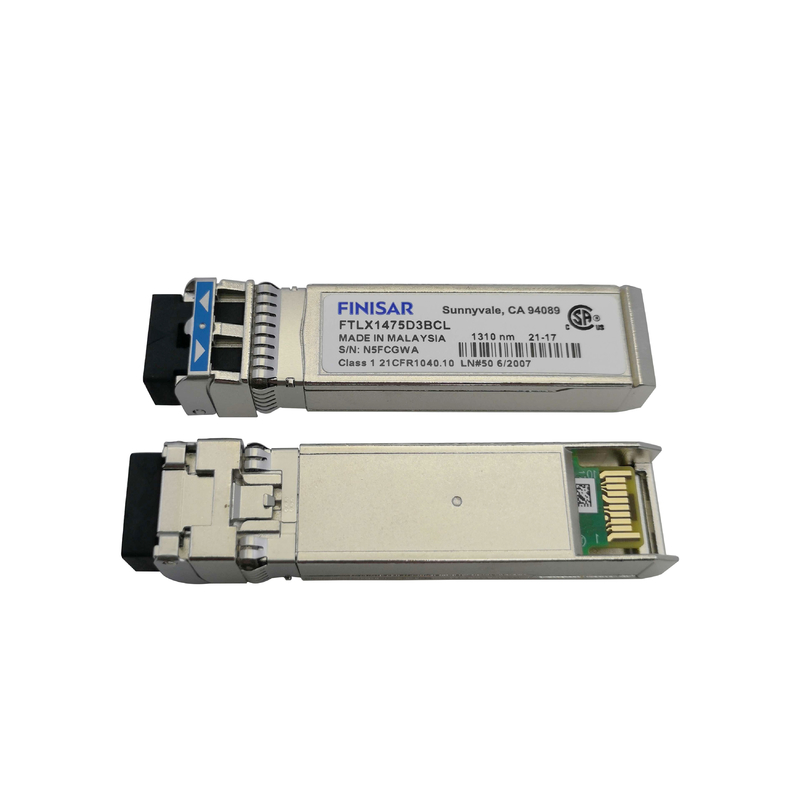

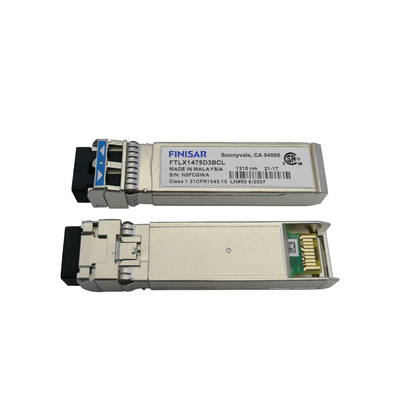

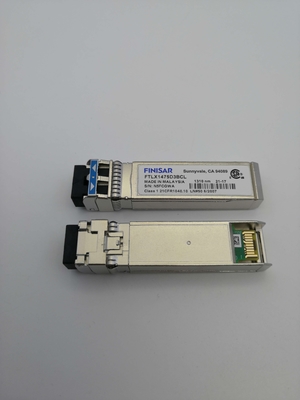

Sfp+ 10g 1310nm 10km ฟินิซ่า FTLX1475D3BCL

       รอยเท้า SFP + แบบ Hot-pluggable

รองรับอัตราบิต 9.95 ถึง 10.5 Gb/s

การกระจายพลังงาน < 1W

เป็นไปตาม RoHS-6 (ไร้สารตะกั่ว)

ช่วงอุณหภูมิเชิงพาณิชย์ -5°C ถึง 70°C

แหล่งจ่ายไฟ 3.3V เดียว

ความยาวลิงค์สูงสุด 10 กม

เลเซอร์ DFB ขนาด 1310 นาโนเมตรที่ไม่มีการระบายความร้อน

จำกัด ตัวรับสัญญาณอินเตอร์เฟสไฟฟ้า

ขั้วต่อ Duplex LC

ฟังก์ชั่นการวินิจฉัยแบบดิจิตอลในตัว

แอปพลิเคชัน

อีเธอร์เน็ต 10GBASE-LR/LW 10G

ไฟเบอร์แชนแนล 1200-SM-LL-L 10G

FTLX1475D3BCL 10Gb/s Enhanced Small Form Factor Pluggable SFP+ ของ Finisar ได้รับการออกแบบมาเพื่อใช้ใน 10-

Gigabit Ethernet เชื่อมโยงได้สูงสุด 10 กม. ผ่านไฟเบอร์ Single Modeเป็นไปตามมาตรฐาน SFF-84311 , SFF-84322 และ IEEE

802.3ae 10GBASELR/LW3 และ 10G Fibre Channel 1200-SM-LL-L4การตรวจสอบการวินิจฉัยแบบดิจิทัลมีให้ผ่าน 2-

อินเตอร์เฟสอนุกรมสายตามที่ระบุใน SFF-84725FTLX1475D3BCL ใช้ตัวรับจำกัดตัวรับส่งสัญญาณแสง

เป็นไปตาม RoHS Directive 2011/65/EU6ดู Finisar Application Note AN-2038 สำหรับรายละเอียดเพิ่มเติม7

ตัวรับส่งสัญญาณ Finisar FTLX1475D3BCL SFP+ รองรับโปรโตคอลการสื่อสารแบบอนุกรม 2 สายตามที่กำหนดไว้ใน SFP MSA1

.มีความเกี่ยวข้องอย่างใกล้ชิดกับ E2 PROM ที่กำหนดไว้ในมาตรฐาน GBIC โดยมีข้อกำหนดทางไฟฟ้าเหมือนกันเดอะ

รหัสซีเรียล SFP มาตรฐานให้การเข้าถึงข้อมูลประจำตัวที่อธิบายถึงความสามารถของตัวรับส่งสัญญาณมาตรฐาน

อินเทอร์เฟซ ผู้ผลิต และข้อมูลอื่นๆนอกจากนี้ ตัวรับส่งสัญญาณ Finisar SFP+ ยังมอบระบบดิจิทัลที่ได้รับการปรับปรุง

อินเทอร์เฟซการตรวจสอบการวินิจฉัย ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์ได้แบบเรียลไทม์ เช่น ตัวรับส่งสัญญาณ

อุณหภูมิ, กระแสไบอัสของเลเซอร์, พลังงานแสงที่ส่ง, พลังงานแสงที่ได้รับและแรงดันไฟฟ้าของตัวรับส่งสัญญาณนอกจากนี้ยัง

กำหนดระบบการเตือนภัยและธงเตือนที่ซับซ้อน ซึ่งจะแจ้งเตือนผู้ใช้ปลายทางเมื่อมีพารามิเตอร์การทำงานเฉพาะ

อยู่นอกระยะปกติที่โรงงานตั้งไว้SFP MSA กำหนดแผนที่หน่วยความจำ 256 ไบต์ใน E2 PROM ที่สามารถเข้าถึงได้

ผ่านอินเทอร์เฟซแบบอนุกรม 2 สายที่แอดเดรส 8 บิต 1010000X (A0h)อินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัลใช้ประโยชน์จาก

ที่อยู่ 8 บิต 1010001X (A2h) ดังนั้นแผนที่หน่วยความจำซีเรียล ID ที่กำหนดไว้แต่เดิมจะไม่เปลี่ยนแปลงอินเทอร์เฟซคือ

เหมือนกันและเข้ากันได้กับทั้งข้อกำหนด GBIC และข้อตกลงหลายแหล่งของ SFP

อินเทอร์เฟซที่สมบูรณ์ได้อธิบายไว้ใน Finisar Application Note AN-2030: “Digital Diagnostics Monitoring Interface for SFP

เครื่องรับส่งสัญญาณแสง”
